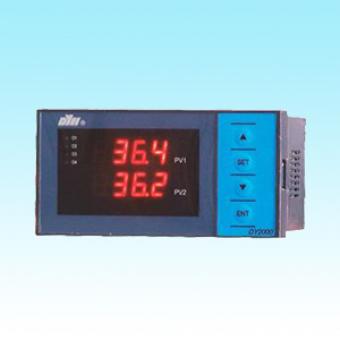

DY2000智能雙輸入變送控制數字/光柱顯示儀表
一、1. 實現A、B兩路不同傳感器信號輸入。
2. 具有單輸入儀表的所有特點。
二、DY2000智能雙路輸入變送控制儀表型譜
＊ (72×72×100)mm規格，訂貨時請向廠家咨詢。
型 譜
說 明
DY
大延牌智能型儀表
2
SMT+開關電源(AC:85V-265V 50/60Hz)
1
寬×高×深：(160×80×115) mm
2
(80×160×115) mm
6
(96×48×112) mm
7
(72×72×100) mm ＊
8
(48×96×112) mm
9
(96×96×112) mm
E
(A、B)雙路信號輸入
GE
(A、B)雙路信號輸入+雙光柱 ＊
00
A路無輸出
B路無輸出
11
A路：上限報警（O1）+報警（O2）
B路：報警（O3）+下限報警（O4）
12
A路：上限報警（O1）+報警（O2）
B路：報警（O3）+（4～20）mA變送（O4）
13
A路：上限報警（O1）+報警（O2）
B路：報警（O3）+（1～5）V變送（O4）
22
A路：（4～20）mA變送（O1）+報警（O2）
B路：報警（O3）+（4～20）mA變送（O4）
23
A路：（4～20）mA變送（O1）+報警（O2）
B路：報警（O3）+（1～5）V變送（O4）
32
A路：（1～5）V變送（O1）+報警（O2）
B路：報警（O3）+（4～20）mA變送（O4）
33
A路：（1～5）V變送（O1）+報警（O2）
B路：報警（O3）+（1～5）V變送（O4）
41
通訊（O1）A路：報警（O2）
B路：報警（O3）+下限報警（O4）
42
通訊（O1）A路：報警（O2）
B路：報警（O3）+（4～20）mA變送（O4）
43
通訊（O1）A路：報警（O2）
B路：報警（O3）+（1～5）V變送（O4）
52
通訊（O1）A路：（4～20）mA變送（O2）
B路：報警（O3）+（4～20）mA變送（O4）
63
通訊（O1）A路：（1～5）V變送（O2）
B路：報警（O3）+（1～5）V變送（O4）
99
用戶特殊要求的輸出
□
□
輸入信號選擇見附表
缺省為220VAC供電
D
24VDC供電
缺省為無附加24VDC饋電電源輸出
P
附加24VDC饋電電源輸出
缺省為不帶串行通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離）
M
Modbus協議
＊ A路報警（O2），B路報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 雙路輸入帶光柱的儀表僅有兩種外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求請與廠家聯系
DY2000智能雙輸入變送控制數字/光柱顯示儀表<br>主要特點：
