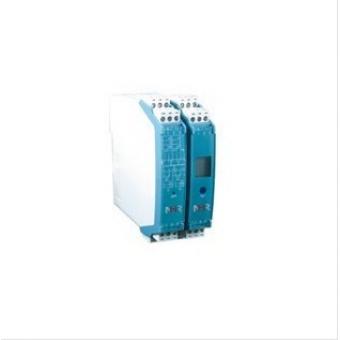

NHR-M31智能電壓/電流變送器
|
單通道、雙通道。
直流電壓、電流輸入。
模擬量、RS-485、繼電器接點信號輸出。
輸入/輸出/電源三隔離。
傳輸精度±0.2%。
模塊化設計，體積小，功耗低。
全智能，數字化，可編程。
各端子可帶電插拔，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
概述
將直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。可帶液晶顯示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。
接線圖
結構外型圖
技術參數
輸入
輸入信號
直流電壓、電流(訂貨時確定或配置編程器自行編程)
輸入阻抗
電流阻抗≤100Ω，電壓阻抗≥250KΩ
最大輸入電流/電壓
≤30mA/≤7V
輸出
輸出信號
4-20mA，0-10mA，0-20mA，1-5V，0-5V
輸出負載
電流型≤500Ω，電壓型≥250KΩ(需要更高負載能力時，請?jiān)谟嗀洉r(shí)說明)
報警輸出
繼電器，容量：DC30V/2A，AC125V/0.6A
通訊
MODBUS-RTU協議，RS-485傳輸距離≤1000米。
電源
電源
DC24V(±10%)，AC100-265V(50-60Hz)
功耗
DC24V 單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
其它參數
絕緣強度
(輸入/輸出/電源之間)2500Vrms (1 min，無火花)
工作溫度
0～50℃
相對濕度
≤85%RH
溫度漂移
＜50ppm/℃
安裝方式
35mmDIN導軌安裝
安裝尺寸
18.5*109*116.5mm(寬*高*深)
測量精度
0.2%FS±1字
響應時間
單路≤0.3S， 雙路≤0.5S
重量
約140克
儀表選型
7
8
9
10
11
12
M3 系列智能電壓/電流變送器 NHR-M31
-
□
-
□
/
□
-
□
/
□
-
□
位
規格
注釋
|
↓
X
Y
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7
<顯示方式>
無顯示
液晶顯示
8/9
<輸入>
通道I/通道II(從列表中選擇代碼)
代碼
類型
代碼
類型
25
0-20mA
31
0-10V(不可切換)
26
0-10mA
32
0-10mA開方
27
4-20mA
33
4-20mA開方
28
0-5V
34
0-5V開方
29
1-5V
35
1-5V開方
30
-5V-5V
X
通道II無輸入時選擇
10/11
<輸出>
輸出I/輸出II(從列表中選擇代碼)
代碼
類型
代碼
類型
X
無輸出
4
0-20mA
0
4-20mA
5
0-10V(不可切換)
1
1-5V
K1
繼電器接點(僅限于輸出II）
2
0-10mA
D1
RS-485通迅(僅限于輸出I)
3
0-5V
(Modbus)
12
<電源>
AC100-265V，50-60Hz
DC24V （±10%）
型號舉例：NHR-M31-Y-27/X-0/0-A
三端子電流變送器帶液晶顯示，第一路輸入信號為4-20mA，第二路無輸入信號，雙路輸出信號為4-20mA，供電電源為AC100-265V。
備注：特殊功能可訂制
