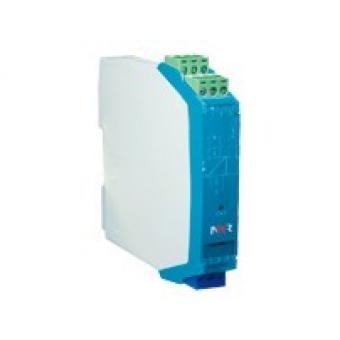

NHR-A31系列電壓輸入檢測端隔離柵

NHR-A31系列電壓輸入檢測端隔離柵商品描述：

銷售熱線：021-6992-7566

傳       真：021-6992-7577

24小時咨詢熱線：13482070787

 QQ1：454588012

QQ2：441738262

本產品將來自危險區的電壓信號轉換成電壓、電流、RS485信號或開關量信號，從危險區隔離傳送到安全區，該產品需獨立供電，輸入/輸出/電源三隔離。可用在電壓信號輸出設備。

安全認證

證書號 CNEx11.0455 防爆標志 【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) 認證參數   端子 8-7、11-10 最大允許電壓 Um=250V 電壓 Uo=13.65V 電流 Io=9mA 功率 Po=31mW 電容 Co=0.5μF 電感 Lo=150mH

電源 額定工作電壓范圍 DC24V±10% 功耗 RS-485輸出：≤0.7W 模擬量輸出：≤1.4W(單路)，≤1.8W(雙路) 開關量輸出：≤1.4W 危險側 輸入信號類型 0～5V，1～5V，0～5V開方，1～5開方 (訂貨時確定或配置編程自行編程) 輸入阻抗 ≥510KΩ 安全側 輸出信號類型 模擬量輸出，RS-485信號輸出，開關量輸出 輸出負載特性 電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ RS485信號輸出 傳輸延時≤10μs，信號傳輸率≤9.6kbps 開關量輸出 繼電器輸出驅動能力：125VAC/0.6A，30VDC/2A 繼電器響應時間：＜5ms 晶體管集電極輸出：高電平VCC(≤30V)，低電平≤2.5V 晶體管發射極輸出：高電平VCC-2.5V，低電平≤0.5V 測量精度 0.2%FS±1字 絕緣強度 本安端與非本安端 2500V，a.c;1min 環境條件 環境溫度 0～50℃ 環境濕度 5%～95%RH（非結露） 標準 電磁兼容性 符合GB/T18268工業設備應用要求

儀表選型

7   8   9   10 電壓輸入檢測端隔離柵                               NHR-A31 - □ / □ - □ / □ 位 規格 注釋   | | | ↓ □ / | | | ↓ □   | | | | | | | | | | | | | ↓ □ / | | | | | | | | | | | | | ↓ □ 7/8 <輸入>   輸入I/輸入II(從列表中選擇代碼) 代碼 類型 X 無輸入(僅限于第Ⅱ路) 28 0-5V 29 1-5V 34 0-5V開方 35 1-5V開方 9/10 <輸出>     輸出I/輸出II(從列表中選擇代碼) 代碼 類型 X 無輸出（僅限于第II路） 0 4-20mA 模擬量輸出 1 1-5V 2 0-10mA 3 0-5V 4 0-20mA 5 0-10V（不可切換） D1 RS485輸出（僅限于第I路） 485輸出 K1 繼電路接點 開關量輸出 K2 晶體管

注：儀表帶兩路輸出時，有三種模式可選：         a、模擬量輸出+模擬量輸出         b、485輸出+模擬量輸出         c、開關量輸出+開關量輸出     型號舉例：NHR-A31-29/29-0/0     電壓輸入檢測端隔離柵，兩路輸入信號為：1-5V，兩路輸出信號為：4-20mA。

NHR-A31-25-0/X、NHR-A31-25-1/X、NHR-A31-25-2/X NHR-A31-25-3/X、NHR-A31-25-4/X、NHR-A31-25-5/X NHR-A31-25-D1/X、NHR-A31-25-K1/X、NHR-A31-25-K2/X NHR-A31-26-0/X、NHR-A31-26-1/X、NHR-A31-26-2/X NHR-A31-26-3/X、NHR-A31-26-4/X、NHR-A31-26-5/X NHR-A31-26-D1/X、NHR-A31-26-K1/X、NHR-A31-26-K2/X NHR-A31-27-0/X、NHR-A31-27-1/X、NHR-A31-27-2/X NHR-A31-27-3/X、NHR-A31-27-4/X、NHR-A31-27-5/X NHR-A31-27-D1/X、NHR-A31-27-K1/X、NHR-A31-27-K2/X NHR-A31-32-0/X、NHR-A31-32-1/X、NHR-A31-32-2/X NHR-A31-32-3/X、NHR-A31-32-4/X、NHR-A31-32-5/X NHR-A31-32-D1/X、NHR-A31-32-K1/X、NHR-A31-32-K2/X NHR-A31-33-0/X、NHR-A31-33-1/X、NHR-A31-33-2/X NHR-A31-33-3/X、NHR-A31-33-4/X、NHR-A31-33-5/X NHR-A31-33-D1/X、NHR-A31-33-K1/X、NHR-A31-33-K2/X NHR-A31-25-0/0、NHR-A31-25-1/0、NHR-A31-25-2/0 NHR-A31-25-3/0、NHR-A31-25-4/0、NHR-A31-25-5/0 NHR-A31-25-D1/0、NHR-A31-25-K1/0、NHR-A31-25-K2/0 NHR-A31-26-0/0、NHR-A31-26-1/0、NHR-A31-26-2/0 NHR-A31-26-3/0、NHR-A31-26-4/0、NHR-A31-26-5/0 NHR-A31-26-D1/0、NHR-A31-26-K1/0、NHR-A31-26-K2/0 NHR-A31-27-0/0、NHR-A31-27-1/0、NHR-A31-27-2/0 NHR-A31-27-3/0、NHR-A31-27-4/0、NHR-A31-27-5/0 NHR-A31-27-D1/0、NHR-A31-27-K1/0、NHR-A31-27-K2/0 NHR-A31-32-0/0、NHR-A31-32-1/0、NHR-A31-32-2/0 NHR-A31-32-3/0、NHR-A31-32-4/0、NHR-A31-32-5/0 NHR-A31-32-D1/0、NHR-A31-32-K1/0、NHR-A31-32-K2/0 NHR-A31-33-0/0、NHR-A31-33-1/0、NHR-A31-33-2/0 NHR-A31-33-3/0、NHR-A31-33-4/0、NHR-A31-33-5/0 NHR-A31-33-D1/0、NHR-A31-33-K1/0、NHR-A31-33-K2/0 NHR-A31-25-0/1、NHR-A31-25-1/1、NHR-A31-25-2/1 NHR-A31-25-3/1、NHR-A31-25-4/1、NHR-A31-25-5/1 NHR-A31-25-D1/1、NHR-A31-25-K1/1、NHR-A31-25-K2/1 NHR-A31-26-0/1、NHR-A31-26-1/1、NHR-A31-26-2/1 NHR-A31-26-3/1、NHR-A31-26-4/1、NHR-A31-26-5/1 NHR-A31-26-D1/1、NHR-A31-26-K1/1、NHR-A31-26-K2/1 NHR-A31-27-0/1、NHR-A31-27-1/1、NHR-A31-27-2/1 NHR-A31-27-3/1、NHR-A31-27-4/1、NHR-A31-27-5/1 NHR-A31-27-D1/1、NHR-A31-27-K1/1、NHR-A31-27-K2/1 NHR-A31-32-0/1、NHR-A31-32-1/1、NHR-A31-32-2/1 NHR-A31-32-3/1、NHR-A31-32-4/1、NHR-A31-32-5/1 NHR-A31-32-D1/1、NHR-A31-32-K1/1、NHR-A31-32-K2/1 NHR-A31-33-0/1、NHR-A31-33-1/1、NHR-A31-33-2/1 NHR-A31-33-3/1、NHR-A31-33-4/1、NHR-A31-33-5/1 NHR-A31-33-D1/1、NHR-A31-33-K1/1、NHR-A31-33-K2/1 NHR-A31-25-0/2、NHR-A31-25-1/2、NHR-A31-25-2/2 NHR-A31-25-3/2、NHR-A31-25-4/2、NHR-A31-25-5/2 NHR-A31-25-D1/2、NHR-A31-25-K1/2、NHR-A31-25-K2/2 NHR-A31-26-0/2、NHR-A31-26-1/2、NHR-A31-26-2/2 NHR-A31-26-3/2、NHR-A31-26-4/2、NHR-A31-26-5/2 NHR-A31-26-D1/2、NHR-A31-26-K1/2、NHR-A31-26-K2/2 NHR-A31-27-0/2、NHR-A31-27-1/2、NHR-A31-27-2/2 NHR-A31-27-3/2、NHR-A31-27-4/2、NHR-A31-27-5/2 NHR-A31-27-D1/2、NHR-A31-27-K1/2、NHR-A31-27-K2/2 NHR-A31-32-0/2、NHR-A31-32-1/2、NHR-A31-32-2/2 NHR-A31-32-3/2、NHR-A31-32-4/2、NHR-A31-32-5/2 NHR-A31-32-D1/2、NHR-A31-32-K1/2、NHR-A31-32-K2/2 NHR-A31-33-0/2、NHR-A31-33-1/2、NHR-A31-33-2/2 NHR-A31-33-3/2、NHR-A31-33-4/2、NHR-A31-33-5/2 NHR-A31-33-D1/2、NHR-A31-33-K1/2、NHR-A31-33-K2/2 NHR-A31-25-0/3、NHR-A31-25-1/3、NHR-A31-25-2/3 NHR-A31-25-3/3、NHR-A31-25-4/3、NHR-A31-25-5/3 NHR-A31-25-D1/3、NHR-A31-25-K1/3、NHR-A31-25-K2/3 NHR-A31-26-0/3、NHR-A31-26-1/3、NHR-A31-26-2/3 NHR-A31-26-3/3、NHR-A31-26-4/3、NHR-A31-26-5/3 NHR-A31-26-D1/3、NHR-A31-26-K1/3、NHR-A31-26-K2/3 NHR-A31-27-0/3、NHR-A31-27-1/3、NHR-A31-27-2/3 NHR-A31-27-3/3、NHR-A31-27-4/3、NHR-A31-27-5/3 NHR-A31-27-D1/3、NHR-A31-27-K1/3、NHR-A31-27-K2/3 NHR-A31-32-0/3、NHR-A31-32-1/3、NHR-A31-32-2/3 NHR-A31-32-3/3、NHR-A31-32-4/3、NHR-A31-32-5/3 NHR-A31-32-D1/3、NHR-A31-32-K1/3、NHR-A31-32-K2/3 NHR-A31-33-0/3、NHR-A31-33-1/3、NHR-A31-33-2/3 NHR-A31-33-3/3、NHR-A31-33-4/3、NHR-A31-33-5/3 NHR-A31-33-D1/3、NHR-A31-33-K1/3、NHR-A31-33-K2/3 NHR-A31-25-0/4、NHR-A31-25-1/4、NHR-A31-25-2/4 NHR-A31-25-3/4、NHR-A31-25-4/4、NHR-A31-25-5/4 NHR-A31-25-D1/4、NHR-A31-25-K1/4、NHR-A31-25-K2/4 NHR-A31-26-0/4、NHR-A31-26-1/4、NHR-A31-26-2/4 NHR-A31-26-3/4、NHR-A31-26-4/4、NHR-A31-26-5/4 NHR-A31-26-D1/4、NHR-A31-26-K1/4、NHR-A31-26-K2/4 NHR-A31-27-0/4、NHR-A31-27-1/4、NHR-A31-27-2/4 NHR-A31-27-3/4、NHR-A31-27-4/4、NHR-A31-27-5/4 NHR-A31-27-D1/4、NHR-A31-27-K1/4、NHR-A31-27-K2/4 NHR-A31-32-0/4、NHR-A31-32-1/4、NHR-A31-32-2/4 NHR-A31-32-3/4、NHR-A31-32-4/4、NHR-A31-32-5/4 NHR-A31-32-D1/4、NHR-A31-32-K1/4、NHR-A31-32-K2/4 NHR-A31-33-0/4、NHR-A31-33-1/4、NHR-A31-33-2/4 NHR-A31-33-3/4、NHR-A31-33-4/4、NHR-A31-33-5/4 NHR-A31-33-D1/4、NHR-A31-33-K1/4、NHR-A31-33-K2/4 NHR-A31-25-0/5、NHR-A31-25-1/5、NHR-A31-25-2/5 NHR-A31-25-3/5、NHR-A31-25-4/5、NHR-A31-25-5/5 NHR-A31-25-D1/5、NHR-A31-25-K1/5、NHR-A31-25-K2/5 NHR-A31-26-0/5、NHR-A31-26-1/5、NHR-A31-26-2/5 NHR-A31-26-3/5、NHR-A31-26-4/5、NHR-A31-26-5/5 NHR-A31-26-D1/5、NHR-A31-26-K1/5、NHR-A31-26-K2/5 NHR-A31-27-0/5、NHR-A31-27-1/5、NHR-A31-27-2/5 NHR-A31-27-3/5、NHR-A31-27-4/5、NHR-A31-27-5/5 NHR-A31-27-D1/5、NHR-A31-27-K1/5、NHR-A31-27-K2/5 NHR-A31-32-0/5、NHR-A31-32-1/5、NHR-A31-32-2/5 NHR-A31-32-3/5、NHR-A31-32-4/5、NHR-A31-32-5/5 NHR-A31-32-D1/5、NHR-A31-32-K1/5、NHR-A31-32-K2/5 NHR-A31-33-0/5、NHR-A31-33-1/5、NHR-A31-33-2/5 NHR-A31-33-3/5、NHR-A31-33-4/5、NHR-A31-33-5/5 NHR-A31-33-D1/5、NHR-A31-33-K1/5、NHR-A31-33-K2/5
