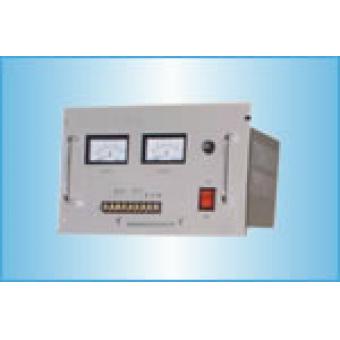

SWP-DFY系列直流電源箱

SWP-DFY系列直流電源箱商品描述：

一、 DFY機架式直流電源

型號 儀表外形 接線圖 TK TF 安裝方式：機架式安裝 UK UF 安裝方式：標準19”機架式安裝 SK SF 安裝方式：臺式安裝

二、直流電源規(guī)格特性表

型號			2401	2403	2405	2410	2420
容量			24W	72W	120W	240W	480W
電流			1A	3A	5A	10A	20A
效率			線性電源：40～50﹪ 開關電源：75～95﹪
輸入條件	電壓		線性電源：197～260V 開關電源：97～245V
	頻率		47～63V
輸出特性	電壓		線性電源：24V±0.5﹪ 開關電源：24V±1﹪
	紋波		線性電源：＜50mVp-p 開關電源：＜150mVp-p
	負載		線性電源：＜1﹪ 開關電源：＜1.5﹪
	端子數(shù)		1組	2組	2組	4組	4組

其它特性	過流保護		線性電源：135﹪ 開關電源：120﹪
	過欠壓		欠壓：22V±1V 　　 過壓：28V±1V
	外形尺寸	/T	296mm×176mm×205mm(長×高×深) 296mm×176mm×310mm(長×高×深)
		/U	485mm×133mm×300mm(長×高×深)
		/S	293mm×183mm×92mm(長×高×深)	394mm×140mm×172mm(長×高×深)	394mm×307mm×243mm(長×高×深)

三、 直流電源型譜表

型 號 代 碼 說 明 SWP-DFY 　□　□ 　□□　　□□ 直流電源 安裝方式 T U S       機架式安裝 標準19
