1. 概述

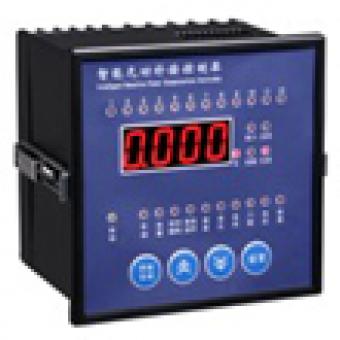

JKWG-12Z無功補償器是一款采用PIC單片機控制技術，以無功功率為控制物理量的智能型無功補償控制裝置，控制功能齊備，運行穩定性好，能使無功補償效果達到最佳狀態。
2. 符合標準
GB/T15576-1995 低壓無功功率靜態補償裝置總技術條件
DL/T597-1996 低壓無功補償控制器訂貨技術條件
JB/T9663－1999 低壓無功功率自動補償控制器
3. 特點
標準開口安裝方式，安裝方便。
控制芯片采用PIC單片機，抗干擾能力強。
以無功功率為控制物理量同時兼顧功率因數，補償效果好，不會產生投切振蕩。
實時顯示網絡狀況：包括總無功功率、總有功功率、功率因數、電壓、電流等。
具有掉電參數記憶功能，掉電數據不丟失。
具有過壓、欠壓保護功能，有效延長電容壽命。
投入和切除延時分別可設，更具電網適應能力。
輸出路數可任意設定。
可手動控制輸出，便于系統調試。
4. 主要技術指標
額定電壓：AC380V （三相均衡補償）
額定電流：AC0~5A
電流輸入阻抗：≤0.2?
控制器靈敏度：100 mA
輸出觸點容量：DC12V /10mA
整機功耗：≤5W
電壓模擬量：（80%～120%額定值rated value）： 0.5級
電流模擬量：（20%～100%額定值rated vallue）： 0.5級
相位角：ф在-30°～+60°時，功率power：2級；功率因數power factor：1.5級
環境溫度：-25℃～55℃
相對濕度：≤98%，無腐蝕氣體場所
輔助電源：AC220V±20%；頻率50Hz±5%；正弦波形總畸變率≤5%
控制方式：三相均衡補償、循環投切。
信號采集方式：共補型采集一線電壓（Ubc）與一相電流（Ia）
