1. 各個通道的輸入分度號可分別設定電阻型、電偶型和標準信號型，標準信號型各通道量程可分別設定。
2. 各個通道的上下限和回差可在全量程范圍內分別設定。
3. 公用繼電器報警可根據需要設定成總或報警（只要有效通道中任一路超限繼電器即鎖存報警）、跟隨報警（對當前測量路號報警）或定點報警（對指定號的狀態報警）。
4. 變送輸出方式可選擇為最大值變送輸出或任一通道變送輸出。
5. 儀表提供一組24VDC饋電，饋電最大輸出電流可達500mA。

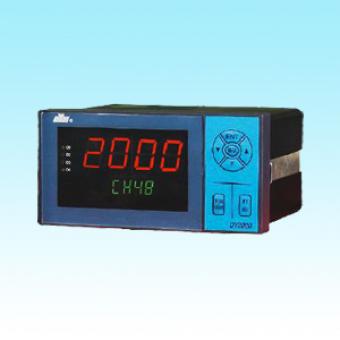

DY2000多路巡檢顯示控制儀表型譜
＊(96×48×112) mm、(48×96×112) mm巡檢儀表無“萬能分度號輸入”和“熱電阻輸入”，不帶通訊、打印功能。
型 譜
說 明
DY
大延牌智能型儀表
2
SMT+開關電源(AC:85V～265V 50/60Hz)
1
寬×高×深：(160×80×115) mm
2
(80×160×115) mm
6
(96×48×112) mm ＊ （只能為8路巡檢）
8
(48×96×112) mm ＊ （只能為8路巡檢）
9
(96×96×112) mm （只能為8路巡檢）
D
多路巡檢顯示控制儀
0
不帶控制報警輸出，不帶變送輸出
1
報警（O2）+報警（O3）
2
變送輸出（O1）+報警（O2）+報警（O3）
6
帶繼電器組 ＊
9
用戶特殊要求的輸出
0
萬能分度號輸入 ＊
1
適配K、B、J、E、T、S、R熱電偶
2
適配Pt100、Cu50、G53、ba1、ba2熱電阻
3
適配霍爾變送器mV
4
適配遠傳壓力表（30～350）Ω
6
適配（4～20）mA輸入，量程自由設定
8
適配（1～5）V輸入，量程自由設定
9
用戶特殊要求的分度號 ＊
08
八路
16
十六路
24
二十四路 （只能為偶型）
缺省為220VAC供電
D
24VDC供電
P
附帶24VDC/500mA電源（220VAC供電） ＊
缺省為無以下功能
1
微型打印機通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離） ＊
M
Modbus協議
＊繼電器組即DY2000繼電器組輸出儀表，本機可通過RS485串行通訊控制繼電器組儀表，請參閱 “DY2000繼電
器輸出儀表”的內容。
＊萬能分度號無G53、ba1、ba2分度號。訂購“萬能分度號輸入”儀表時，出廠儀表只有(1-5)VDC輸入，如果
要接(4-20)mADC信號，需要在輸入端并上一個250Ω標準電阻。
＊特殊要求請與廠家聯系。
＊附帶24VDC/500mA電源（220VAC供電）只有(160×80×115) mm、(80×160×115) mm兩種規格。
＊本儀表的以下功能只能選擇其中一項：變送輸出；RS232通訊；RS485通訊；帶微型打印機通訊接口。
DY2000多路巡檢顯示控制儀表接線圖
1. 輸入信號接線圖
 |
 |
 |
(160×80×115)mm
(80×160×115)mm (96×96×112) mm
如果全分度號儀表的輸入信號為(4-20)mADC電流時，需在a、b端并聯上一個250Ω標準電阻
2. 8路或16路儀表接線圖-(160×80×115)mm 和(80×160×115)mm
3. 8路儀表接線-(96×96×112)mm
4. 8路巡檢儀表接線圖—(48×96×112) mm和(96×48×112) mm
路巡檢儀表接線圖—××和××路儀表接線圖××和××
注：此儀表為大端子接線儀表；第3、8端子為公共接地端
5. 24路儀表接線圖-(160×80×115)mm 和(80×160×115)mm
