WP-LE3QP智能三相交流有功、無功功率儀表
|
智能三相交流有功、無功功率儀表 采用先進的微處理器進行智能控制，對同時輸入的三相交流電壓與電流信號進行精確測量，經過CPU自動計算出三相交流有功功率值，無功功率值，由高亮度LED數碼管或高分辨率光柱進行清晰直觀的顯示，上屏顯示有功功率、下屏顯示無功功率，并可選擇串行通訊功能。
|
||||||||

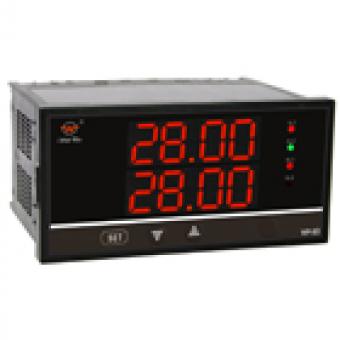

| 產品外形 | ||||||||
|
||||||||
|
||||||||
| 產品接線圖 | ||||||||
|
||||||||
|
| 型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●選型示例： （1）WP-LE3PQ-C1004NT(500V/100V,100A/5A) 三相交流有功、無功功率表;雙屏數字顯示;外形尺寸160×80；三相四線制;開關電源供電；電壓輸入0~100V；電流輸入0~5A；有功顯示7500W；無功顯示7500VAr。 （2）WP-LE3PQ-T2824NT（220V/220V,5A/5A） 三相交流有功、無功功率表；雙屏數字顯示；外形尺寸80×160；RS-485標準串行通訊；(4~20)mA變送輸出；三相四線制;開關電源供電；電壓輸入0~220V；輸入電流0~5A; 有功顯示3300W，無功顯示3300VAr。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
