WP-LE3V-C WP-LE3A-C
智能三相交流電流/電壓儀表
智能三相交流電流/電壓儀表 采用先進的微處理器進行智能控制，對輸入的三相交流電流/電壓信號進行精確的測量，經過CPU運算處理后，由高亮度LED數碼管進行清晰直觀的顯示，并具有超限控制/報警、標準串行通訊等功能。

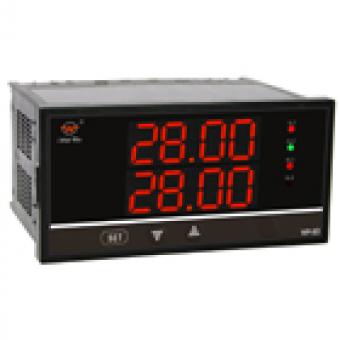

產品外形
外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm
產品接線圖
三相三線制電壓儀表接線圖
三相三線制電流儀表接線圖
三相四線制儀表接線圖
| 型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 注2：三屏顯示各屏只能選擇一個報警上限報警H或下限報警L。 ●選型示例： （1）WP-LE3V-C2804-3HT(400V/400V) 三相交流電壓顯示控制儀:三屏數字顯示;外形尺寸80×160;RS-485標準串行通訊;三相四線制接線方式；開關電源供電；輸入電壓0～400V；顯示0~400V；三相上限報警。 （2）WP-LE3A-C 280-3HT(100A/5A) 三相交流電流顯示控制儀：三屏數字顯示；外形尺寸80×160；RS-485標準串行通訊；三相上限報警；開關電源供電；輸入電流0～5A，顯示0～100A。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
