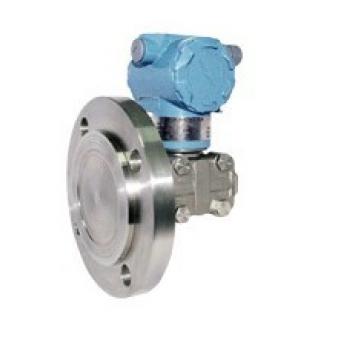

| WIDEPLUS-BLT/BALT系列單法蘭壓力/液位變送器型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIDE PLUS-BDP/BADP遠傳壓力/差壓變送器型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型 號 |
說 明 |
|||||||||
|
WIDEPLUS |
□ |
□
|
□□
|
□ |
□□
|
□
|
□
|
|
||
|
-BDP
|
3051外形遠傳差壓變送器 | |||||||||
|
-BGP
|
3051外形遠傳壓力變送器 | |||||||||
|
-BADP
|
3051外形智能遠傳差壓變送器 | |||||||||
|
-BAGP
|
3051外形智能遠傳壓力變送器 | |||||||||
|
測量范圍 |
4
|
0～6～40kPa
|
||||||||
|
5
|
0～40～200kPa
|
|||||||||
|
6
|
0～160～1000kPa
|
|||||||||
|
7
|
0～0.4～2.5MPa
|
|||||||||
|
輸出
|
E
|
普通模擬型（4~20mA DC帶可調阻尼） | ||||||||
|
I
|
標準智能型(4~20mA DC按鍵設定帶HART協議） | |||||||||
|
J
|
標準智能型(4~20mA DC輸出為√△P帶可調阻尼） | |||||||||
|
結構材料
|
法蘭接頭
|
塞子
|
隔離膜片
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
22
|
316不銹鋼
|
316不銹鋼
|
316L不銹鋼
|
|||||||
|
遠傳裝置
|
S1
|
一個遠傳裝置 | ||||||||
|
S2
|
兩個遠傳裝置 | |||||||||
|
選件
|
M1
|
線性指示表(0~100%刻度) | ||||||||
|
M2
|
0~100%平方根刻度現場指示表(WIDEPLUS-ADP選用) | |||||||||
|
M3
|
LCD數字量程顯示(液晶) | |||||||||
|
M4
|
LED數字量程顯示(數碼管) | |||||||||
|
M5
|
LCD數字量程0~100%顯示(液晶) | |||||||||
|
M6
|
LED數字量程0~100%顯示(數碼管) | |||||||||
|
B1
|
管裝彎支架(2"管子) | |||||||||
|
B2
|
板裝彎支架 | |||||||||
|
B3
|
管裝平支架(2"管子) | |||||||||
|
防爆等級
|
|
S
|
標準型（無防爆） | |||||||
|
D
|
隔爆型ExdIIBT5或ExdCT6 | |||||||||
|
I
|
本安型ExibIICT6或ExiaIICT6(普通選擇) | |||||||||
|
精度等級 |
|
2
|
0.2級 | |||||||
|
5
|
0.5級 |
|||||||||
|
選型舉例
|
WIDEPLUS-BADP4I22S2M3B3S2
|
|||||||||
