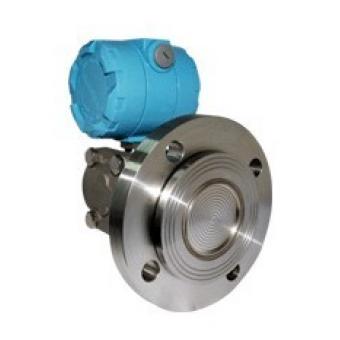

WIDEPLUS-L系列通用靜壓液位變送器 采用高性能的壓力傳感器,多種結構形式、多種材料、多種變送器類型,具有廣泛的適應性。
>主要特點
·穩 定 性 ：靈敏度高,長期穩定性好。
·可靠性強 ：無機械傳動部件,無機械磨損,無機械故障
·抗干擾能力強 ：防水、防塵、防爆、防腐、防酸。
·適用性廣 ：具有多種結構形式,多種安裝方式,多種結構材料,適合各種工業現場
液位測量
·安裝簡便 ：使用可靠有多種安裝方式可供選擇,用戶可以方便地安裝使用。
>工作原理
液體中某一點的靜壓力與該點到液面的距離成正比，即：
其中 P～被測點的壓力(壓強)
ρ～介質密度
g～重力加速度
h～被測點到液面的高度
對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的
壓力（壓強）有關。
WIDEPLUS-L系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。
>測量系統
WIDEPLUS-L 系列靜壓液位變送器配合WP系列數字顯示儀即構成靜壓式液位計。液
位變送器把測量的液位壓力信號傳輸至數字顯示儀，根據介質的比重等參數，顯示儀轉換
并顯示對應的液位數值。
顯示儀的選擇請參考我公司的《上潤智能數顯儀表》樣本及我公司相關的技術文件。
>配重（纜式）
當被測介質不穩定時，纜式液位變送器的探頭容易產生位移，從而影響測量精度。這時應
將探頭固定。如果現場不具備固定探頭的條件，可選用配重，使探頭重量增加，從而起到穩定
探頭的作用。如需選用配重，請在訂貨時說明。
>調試（WIDEPLUS-L系列）
纜式、桿式、直裝式三種液位變送器，需說明的是，滿度的標定是按用戶提供的被測介質
的比重，經計算進行的干標定。由于標定條件與使用條件很難完全一致，滿度指示可能會有不同
程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正，校正時使被測介質液面達最大
值，調節變送器的滿量程電位器使輸出20.000mA。如果現場條件不允許介質液面達到最大值，
可按液面實際數值用下列公式計算對應的輸出電流值，并調節變送器的滿量程電位器使輸出值
為需要值。
其中： In液位在n點時變送器應當輸出的電流值（單位：mA）
hn n點液位高度（單位：m）
hmax 被測介質最大液位高度（即滿量程，單位：m）
為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。
工作電壓 (12.5～36)V DC
輸出信號 (4～20)mA DC 二線制
測量范圍 直裝式 0～100m (最大)
纜 式0～100m (最大)
桿 式0～4m (最大)
精 度 0.2級、0.5級
穩 定 性 優于0.1%FS/年
允許溫度 常溫型
介質 -20℃～70℃
防爆型工作溫度 -20℃～60℃
環境 -20℃～70℃
貯存 -40℃～ 80℃
相對濕度 0～95%RH
與介質接觸材料 過程連接 不銹鋼1Gr18Ni9Ti
密封 氟橡膠
聚四氟乙烯
焊接密封
膜片 不銹鋼316L
陶瓷電容
防護等級 IP65 K1外殼為IP67
負載特
