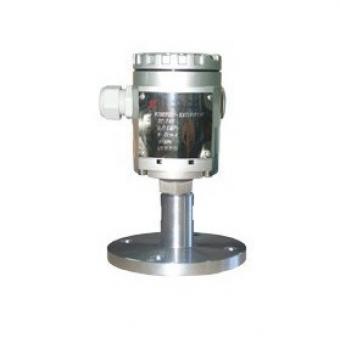

| 產品外形 | ||||
|
||||
|
||||
| 外形尺寸 | ||||
 |
||||
| 產品特點 | ||||
| ·精度高,可靠性好 ·溫度影響小 ·穩定性±0.1%FS/年 ·智能化,小型化 ·控制參數密碼鎖定、確保安全 ·測量范圍大 ·LCD數字量程顯示或百分比顯示 ·軟件補償 ·量程改變時可以不引入壓力 ·故障自診斷、遠程設定通訊、遠程控制 ·防水、防塵、防震、防爆、防腐 ·現場總線HART協議通信 |
||||
| 技術參數 | ||||
| 工作電壓 12.5V～36V DC 輸出信號 4mA～20mA 二線制 測量范圍 0～100m (最大) 精 度 0.2級、0.5級 穩 定 性 優于0.1%FS/年 允許溫度 常溫型 介質 -20℃～70℃ 環境 -20℃～70℃ 貯存 -20℃～ 80℃ 相對濕度 0～95%RH 與介質接觸材料 過程連接 不銹鋼1Gr18Ni9Ti 密封 氟橡膠 聚四氟乙烯 焊接密封 膜片 不銹鋼316L 陶瓷電容 過程連接方式 法蘭（默認為DN50 PN1.6MPa） 防護等級 Ip65 K1外殼為IP67 |
||||
| 工作原理 | ||||
液體中某一點的靜壓力與該點到液面的距離成正比，即：
其中:P～被測點的壓力(壓強) ρ～介質密度
g～重力加速度 h～被測點到液面的高度 對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力（壓強）有關。 WIDEPLUS-L系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。 |
||||
| 負載特性 | ||||
 |
| 型譜表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
液位量程h=（ ）米 纜式：電纜長度L=（）米 桿式：插入深度L=（）米（探頭到法蘭的距離） ●注1: 一體式是采用進口不銹鋼隔離膜片的傳感器和高性能的專用放大電路直接封裝在探頭中。 ●注2：纜式及桿式液位法蘭默認為DN20 PN0.6MPa,直裝式液位法蘭默認為DN50 PN1.6MPa，特殊訂貨請注明。 ●注3: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。 ●注4：安裝尺寸在纜式及桿式變送器使用，如測量水井水位量程10m安裝尺寸11m，則多出1m作安裝調節用，實際測量為10m，不注明，纜式默認1m高度調節，桿式用戶應詳細注明安裝尺寸。 ●注 ：纜式液位變送器的導氣電纜采用進口耐磨、耐弱酸、抗低溫等高性能的環保型材料，可用于食品、醫藥等測量現場。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
