WIDEPLUS-K系列通用壓力變送器商品描述：

K系列通用壓力變送器

WIDEPLUS-K系列通用壓力變送器采用具有國際先進水平的傳感器,配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了傳感器的技術優勢，使WIDEPLUS-K系列通用壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
WIDEPLUS-K系列通用壓力變送器具有多型號、多量程,多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域,可適應工業各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品,是工業自動化領域理想的壓力測量儀表

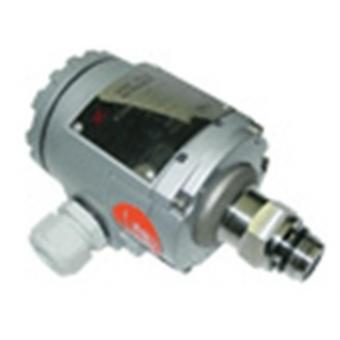

產品外形

外形尺寸

過程連接

產品特點

·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多種形式。防護等級IP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號CNEX03.823。
·抗過載和抗沖擊能力強
·穩定性高: 每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣:產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
·安裝簡便:產品結構合理，體積小，重量輕，可直接任意位置安裝。

技術參數

工作電壓　　(12.5～36)V DC
輸出信號　　(4～20)mA DC（模擬，二線制）
測量范圍　　相對壓力：最大0～60MPa 　　最小0～1.6kPa
　　　　　　絕對壓力：最大0～60MPa 　　最小0～20kPa
負相對壓力　-0.1MPa～1MPa
精　　度　　·精度等級：0.1級、0.2級、0.5級
　　　　　　·溫度影響： ±0.15%FS/10℃
　　　　　　·穩 定性：優于0.1%FS/年
　　　　　　·位置影響：安裝位置不影響零點
允許溫度　　·正常工作溫度：-20℃～70℃
　　　　　　·膜片：-20℃～80℃(短時可達130℃)
　　　　　　·貯存溫度： -20℃～80℃
　　　　　　·高低溫型： -65℃～150℃
　　　　　　　　　　　　 10℃～200℃
　　　　　　　　　　　　 10℃～350℃
相對濕度　　0~98%RH
防爆等級　　本安型ExibⅡCT6或ExiaⅡCT6
防護等級　　Ip65與被測介質接觸部分的材料
　　　　　 ·過程連接件：不銹鋼316L /304/1Gr18Ni9Ti/哈氏合金C
　　　　　 ·密封件：氟橡膠/丁腈橡膠/聚四氟乙烯/全密封焊接
接線引出方式　可根據需要從任何一個出口引出,建議最小使用Ф10工業電纜作為引線,以便密
封,引出接頭為通用電纜接頭PG16,不引線一端用端蓋封住。
調節范圍　　·零點調節范圍：±5% 　　　
·滿量程調節范圍：±20%

工作原理

被測介質直接與傳感器的膜片相接觸，膜片受壓后會產生與介質壓力成正比的微小位移，電子線路可隨時檢測到這一位移量變化。把位移量換成相對應的標準工業測量信號，在一定過壓時，膜片會直接貼到堅固的基體上，過載壓力加大，也不會使膜片產生更大的變形，從而保證膜片不會因為過壓而損壞，所以傳感器有很強的抗沖擊及抗過載能力。

負載特性

型譜表

型　　　　　號

說　　　　　明

WIDEPLUS-K

□

□□

□

膜片材料

擴散硅(注1)

A1標準型

A2超穩定型

A3清潔型

A4防腐型

藍寶石(注2)

B1：（-65~150℃）

B2：（10~200℃）

B3：（10~350℃）

陶瓷電容(注1)

防爆等級

標準型（無防爆）

本安型ExibⅡCT6或ExiaⅡCT6（注3）

過程連接件材料

不銹鋼316

不銹鋼304

不銹鋼1Gr18Ni9Ti

哈氏合金C

過程連接件方式

外螺紋G1/2（內孔φ10mm）

外螺紋M20 X 1.5（內孔φ3mm）

外螺紋G1/2（內孔φ3mm）

外螺紋1/2-14NPT

　外螺紋M20 X 1.5（內孔φ10mm）

卡套式（量程≤1MPa）

特殊要求

密封件材料

　氟橡膠

丁腈橡膠

聚四氟乙烯(不適用于擴散硅)

全密封焊接(僅用于擴散硅)

信號輸出方式

（4～20）mA DC 二線制

特殊要求

顯示方式

無現場指示

LCD數字量程顯示（液晶）

LED數字量程顯示（數碼管）

LCD數字0~100%顯示

LED數字0~100%顯示

特殊要求

精度等級

0.1級(注4)

0.2級

　0.5級

測量范圍

□

見WIDEPLUS-K系列通用壓力變送器標準量程表

其它

表壓

　絕壓

　密封表壓型(請?zhí)峁﹨⒖級毫χ?

選型舉型

WIDEPLUS-KA1S1G1F2A5G18G

●注1:擴散硅標準型測量量程為:最小0～10kPa,最大0～35MPa;衛生型測量量程為最小0~10kPa、最大0~1MPa ;擴散硅超穩定型測量量程為:最小 0～6kPa,最大 0～60MPa。陶瓷電容式測量量程為：最小 0～1kPa,最大0～4MPa。
●注2:藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:如選防爆本安產品需帶表頭只能選擇0~100%線性指示（代碼為“B”）
●注4:0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。

標準量程表

表壓代碼	絕壓	測量范圍	量程調節范圍	電容式過載	擴散硅或高低溫型過載	電容式	擴散硅	高低溫型
G01	×	0-4kPa	1.6kPa-5kPa	0.6MPa	7.5kPa	√	×	√
G02	×	0-6kPa	4kPa-10kPa	0.6MPa	15kPa	√	√	√
G03	×	0-10kPa	4kPa-20kPa	0.6MPa	30kPa	√	√	√
G04	×	0-16kPa	6.4kPa-20kPa	0.6MPa	30kPa	√	√	√
G05	A1	0-20kPa	8kPa-35kPa	0.6MPa	55kPa	√	√	√
G06	A2	0-25kPa	10kPa-35kPa	1.0MPa	55kPa	√	√	√
G07	A3	0-30kPa	12kPa-35kPa	1.0MPa	55kPa	√	√	√
G08	A4	0-35kPa	14kPa-35kPa	1.0MPa	55kPa	√	√	√&
