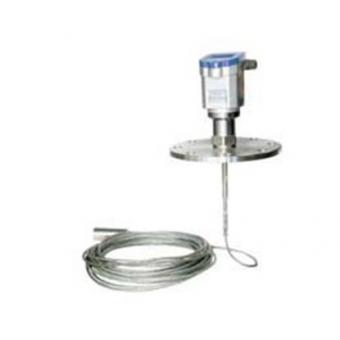

WP-RD700系列導波雷達物位計
測量原理>>
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部
件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀
表內的接收器接收，并將距離信號轉化為物位信號。
B：盲區 F：最大量程 E：滿倉 D：空高 L：物料高度
★注：使用雷達物位計時，務必使最高料位不能進入測量盲區
輸入>>
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微
波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離
D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出>>
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參
數將自動使儀表適應測量環境。對應于4－20mA輸出。
