WP6000-EX系列開關量輸入隔離式安全柵
WP6000-EX系列開關量輸入隔離式安全柵，接收來自危險場所一側的開關/接近開關輸入，通過安全柵隔離后傳輸到安全場所輸出。具備接近開關故障檢測和繼電器輸出正反相作用設置功能。

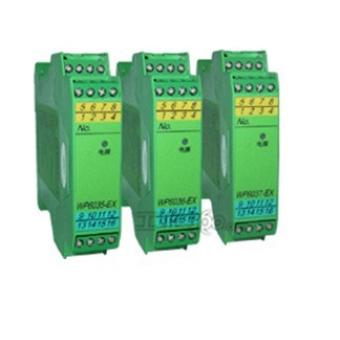

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志: [Exia]ⅡC
電 源: 24V DC±2V
功 耗: 繼電器工作時，約1.5W
危險區輸入信號：開關，接近開關供電電壓>8V（開路電壓）
短路電流≈8 mA
安全區晶體管輸出特性
工作頻率:≤1KHz, 外部供電:≤40V DC
電流輸出:≤40mA, 有短路保護
最大漏電流:≤10μA
信號輸入特性
現場輸入電流>2.1mA時，表示“ ON ”
現場輸入電流<1.2mA時，表示“ OFF ”
開關滯后作用：200μA
安全區輸出信號: 繼電器輸出或晶體管輸出
繼電器輸出特性
響應時間: ≤20ms
驅動能力：250V AC/2A(阻性負載)
晶體管輸出特性
驅動能力:30V DC/50mA(阻性負載)
輸出作用方式:
微型撥動開關1、2設置(分別控制通道1，2)：
注：開關輸入時，K3應置為ON。
狀態
K1
K2
K3
ON
常閉輸出
常閉輸出
有故障檢測功能
OFF
常開輸出
常開輸出
無故障檢測功能
連續工作溫度:(-10～+60)℃
國家防爆電氣產品質量監督檢驗中心 (CQST)認證參數(10 , 9及12，11端子間)
U0：11V DC、C0：1.5μF、I0：15mA、L0：165mA、Um：250V AC/DC、P0：0.04W
適用現場設備
符合DIN9234和NAMUR接近開關
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
通道號
WP6011-EX
開關/接近開關
繼電器觸點
單通道
WP6012-EX
開關/接近開關
繼電器觸點
雙通道
WP6013-EX
開關/接近開關
晶體管
單通道
WP6014-EX
開關/接近開關
晶體管
雙通道
注: 6013/6014-EX當以開關為輸入信號,需要斷線檢測功能時,須在開關兩端并聯10KΩ電阻(如圖開關)
訂貨指南:
用戶需要現場為開關輸入,要求開關輸出安全柵。
訂貨型號：WP6011-EX
