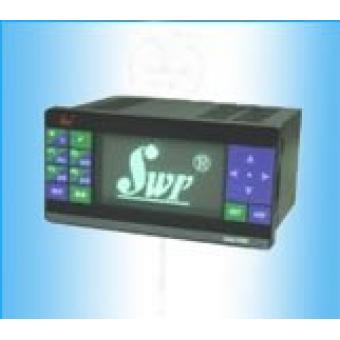

昌暉儀表 SWP-VFD熒光顯示記錄儀表

SWP-VFD系列 PID控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測，控制，記錄與遠傳。適用

于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）?？筛鶕?jù)生產過程的要求，按照一定的曲線進行控制，最多可分

三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

一．儀表特點

1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

2、最多可分六十四段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。

4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

5、采用雙區PID控制，抑制超調，提高控制精度。

二、 特殊技術參數

控制輸出方式 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 設定/顯示精度 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 比例范圍 0.0%-100.0%（單位：0.1%） 積分（復位）時間 0-9,999s（單位：1s） 微分（比率）時間 0-9,999s（單位：1s） 控制周期 1-250s（單位：1s） 采樣周期 0.5s

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)

型號 SWP-VFD系列（橫式） 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

四、SWP-VFD系列 PID控制儀型譜表

型 號 代 碼 說 明 SWP -VFD-N 　□ □ □□-　□　□　□-　□□-　□　□-　□- □- □ 新一代大屏幕帶背光液晶顯示儀表 儀表功能 P                       32段PID可編程序控制儀 外形尺寸 8                     160×80mm（橫），80×160mm（豎） 控制作用 05                   PID調節功能 通訊方式 □                 參見"通訊方式" 控制輸出 □               參見"控制輸出方式" 變送輸出 □             參見"變送輸出方式" 輸入類型 □□           參見"輸入類型" 第一報警方式 □         參見"報警輸出方式" 第二報警方式 □       參見"報警輸出方式" 饋電輸出 P     DC24V饋電輸出 供電方式 W T 　   DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 S   豎式顯示儀表 橫式顯示儀表

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 全可切換輸入 詳見下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 頻率輸入　 0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V開方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V開方 03 K 07 WRe 12 4～20 mA 19 4～20 mA開方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA開方

★ 報警輸出方式

選型代碼 N H L G A D 輸出方式 無報警（可省略） 上限報警 下限報警 偏差內報警 偏差外報警 LBA報警

★ 變送輸出方式

選型代碼 0 1 2 3 4 5 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 控制輸出方式

選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-VFD-P805-21-09-HL-P-W-S

通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V

供電，豎表。

②SWP-VFD-P805-81-08-LH-P-T

通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～

265V供電（開關電源），橫表。
