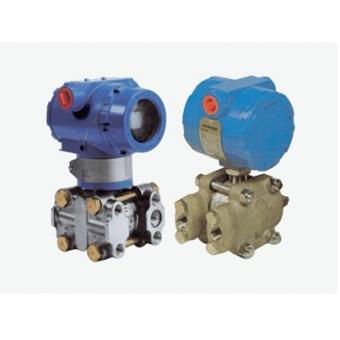

XT3051/GP/AP/DR/DP/HP型壓力/差壓變送器
一、主要特點
XT3051系列的基本型產品包括壓力、絕壓、微差壓、差壓和高靜壓差壓等類型，是自動化系統中用途最
廣泛的產品。
| XT3051型 | 智能電容式壓力壓差差壓變送器 | ||||||||||
 |
代碼 |
變送器名稱 |
|||||||||
| DR | 微差壓變送器 | ||||||||||
| DP | 差壓變送器 | ||||||||||
| 差壓流量變送器 | |||||||||||
| HP | 高靜壓差壓變送器 | ||||||||||
| 高靜壓差壓流量變送器 | |||||||||||
| AP | 絕對壓力變送器 | ||||||||||
| TG | 直接安裝型壓力變送器 | ||||||||||
| GP | 壓力變送器(表壓） | ||||||||||
|
代碼 |  量 程 范 圍 |
最大工作壓力（靜壓） |
精 度 |
|||||||
| 1 |  0-25～157 Pa |
1 MPa |
0.075% |
||||||||
| 2 | 0-0.125～1.5 kPa |
7 MPa |
0.075% |
||||||||
| 3 | 0-1.3～7.5 kPa |
7 MPa |
0.075% |
||||||||
| 4 | 0-6～40 kPa |
14MPa |
0.075% |
||||||||
| 4D | 0-6～40 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
0.075% |
||||||||
| 5 | 0-31.1～186.8 kPa |
14MPa |
0.075% |
||||||||
| 5D | 0-31.1～186.8 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
0.075% |
||||||||
| 6 | 0-117～690 kPa |
14MPa |
0.075% |
||||||||
| 6D | 0-117～690 kPa |
32MPa ( 僅限于高靜壓類 變送器) |
0.075% |
||||||||
| 7 | 0-345～2068 kPa |
14MPa |
0.075% |
||||||||
| 8 | 0-1.17～6.89 MPa |
14MPa |
0.075% |
||||||||
| 9 | 0-3.45～20.68 MPa |
32MPa ( 僅限于壓力 變送器) |
0.075% |
||||||||
| 0 | 0-6.89～41.37 MPa |
51MPa ( 僅限于壓力 變送器) |
0.075% |
||||||||
|
代碼 | 輸 出 信 號 |
|||||||||
| S | 4-20 mA DC + HART信號 |
||||||||||
|
代碼 | 結 構 材 料 |
|||||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316L不銹鋼 |
硅
油 |
|||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||||
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ||||||||
|
代碼 | 選用件(不選則不填) |
|||||||||
| M1 | 0～100% 線性指示表 |
||||||||||
| M2 | 0～100% 流量指示表 |
||||||||||
| M3 | 3 1/2 LCD 數字線性顯示表 |
||||||||||
| M4 | 智能表顯示器 |
||||||||||
 |
|||||||||||
| B1 | 管裝彎支架 |
||||||||||
| B2 | 板裝彎支架 |
||||||||||
| B3 | 管裝平支架 |
||||||||||
|
|||||||||||
| D1 | 泄放閥在壓力室側面的上部 |
||||||||||
| D2 | 泄放閥在壓力室側面的下部 |
||||||||||
|
|||||||||||
| N | 1/2-14NPT 錐管陰螺紋接頭 |
||||||||||
| J | 丁字形陽螺紋M20×1.5接頭 |
||||||||||
|
|||||||||||
| d | 隔爆型 dIIBT4 |
||||||||||
| i | 本安型 iaIICT6 |
||||||||||
|
|||||||||||
3051— DP7CS22M4 B3 J d 變送器選型舉例 |
|||||||||||
