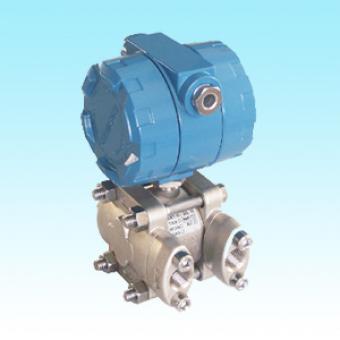

XT1151GPT/DPT遠傳壓力/差壓變送器選型
GPT/DPT遠傳壓力/差壓變送器為避免被測介質直接與隔離膜片接觸且便于清洗,提供了一種可靠的測量方法。
一、主要特點
本型產品特別適用于以下場合:
1. 高溫介質或?qū)鞲衅饔懈g作用
2. 介質為懸浮液體或高粘度
3. 介質由于環境或流程溫度變化而固化或結晶
4. 介質更換后需嚴格凈化測量頭或測量頭必須保持衛生
5. 液位測量
測量頭由于遠傳裝置灌充液不同而適合不同介質溫度。灌充硅油時,可測(-29~149)℃介質;灌充惰性油時,可測(-18~204)℃介質;灌充Sylthem800油時,可測(-40~205)℃介質。
6.遠傳裝置附加溫度誤差,在一側有1.53m毛細管時測得:
扁平式:溫度附加誤差小于0.62kPa/55℃,毛細管每增加1.53m,誤差增加0.20 kPa/55℃。
螺紋式和法蘭式:溫度附加誤差小于1.99kPa/55℃,毛細管每增加1.53m,誤差增加0.62kPa/55℃。
二、型號及規格代號
1.遠傳型變送器型號及規格代號
XT1151GPT XT1151DPT |
遠傳壓力變送器 遠傳差壓變送器 |
|||||||
|
代號 | 測量范圍(量程) | ||||||
4 5 6 7 8 |
0-6.2~37.4kPa(0-635~3810mmH2O) 0-31.1~186.8KPa(0-3175~19050mmH2O) 0-117~690kPa(0-1.2~7.0 kgf / ㎝2) 0-345~2068kPa(0-3.5~21.0 kgf / ㎝2) 0-1170~6890kPa(0-12~70 kgf / ㎝2) |
|||||||
|
代號 | 輸出 | ||||||
E | (4~20)mA DC、帶可調阻尼 | |||||||
|
代號 | 法蘭 | 塞子 | 隔離膜片 | ||||
12 22 |
碳鋼鍍鎘 316不銹鋼 |
316不銹鋼 316不銹鋼 |
316不銹鋼 316不銹鋼 |
|||||
|
代號 | 遠傳裝置 | ||||||
S1 S2 |
一個遠傳裝置 二個遠傳裝置 |
|||||||
|
代號 | 附件和附加性能 | ||||||
… | 詳見附件和附加性能選型 | |||||||
XTII51GPT 6 E 22 S1 … 典型的型號規格 |
2. 螺紋式遠傳裝置型號及規格代號
XT1199RTW | 螺紋式遠傳裝置 | |||||
|
代號 | 沖洗用孔 | ||||
11 12 |
無 有 |
|||||
|
代號 | 遠傳裝置膜片材料 | ||||
A B C |
316不銹鋼 哈氏合金C 鉭 |
|||||
|
代號 | 結構材料 | ||||
11 | 上支座為316不銹鋼,安裝環為碳鋼鍍鎘,墊圈為白色石棉 | |||||
|
代號 | 下支座材料 | ||||
A B |
316不銹鋼 哈氏合金C |
|||||
|
代號 | 引壓連接孔 | ||||
11 12 13 15 17 |
1/4″NPT(錐管螺紋) 3/8″NPT(錐管螺紋) 1/2″NPT(錐管螺紋) 1″NPT(錐管螺紋) 11/2″NPT(錐管螺紋,不帶沖洗用孔) |
XT1199RTW 11 A 11 A 17 典型型號規格 |
3.法蘭式遠傳裝置型號及規格代號
XT1199RFW | 法蘭式遠傳裝置 | ||||||
|
代號 | 沖洗用孔 | |||||
11 21 |
無 有 |
||||||
|
代號 | 遠傳裝置膜片材料 | |||||
A B C |
316不銹鋼 哈氏合金 鉭 |
||||||
|
代號 | 結構材料 | |||||
11 | 上支座為316不銹鋼,法蘭為碳鋼鍍鎘,墊圈為白色石棉 | ||||||
|
代號 | 下支座尺寸和材料 | |||||
A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E52 A72 B72 E72 |
1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ 1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ |
150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb |
316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 316不銹鋼 哈氏合金C 碳鋼 |
XT1199RFW 11 A 11 A21 典型型號規格 |
法蘭尺寸
管道名義 尺寸 |
額定壓力 等級 |
D | h | d | 螺栓孔 | ||
分布直徑 | 數量 | 孔徑 | |||||
1″ | 150lb | Ø108 | 14.3 | Ø66.6 | Ø78.4 | 4 | Ø15.7 |
300lb | Ø124 | 17.5 | Ø66.6 | Ø88.9 | 4 | Ø19.1 | |
11/2″ | 150lb | Ø127 | 17.5 | Ø78.7 | Ø98.4 | 4 | Ø15.7 |
300lb | Ø156 | 20.6 | Ø78.7 | Ø114.3 | 4 | Ø22.4 | |
2″ | 150lb | Ø152 | 19.1 | Ø95.3 | Ø120.7 | 4 | Ø19.1 |
300lb | Ø165 | 22.2 | Ø95.3 | Ø127 | 8 | Ø19.1 | |
3″ | 150lb | Ø190 | 23.8 | Ø127 | Ø152.4 | 4 | Ø19.1 |
300lb | Ø210 | 28.6 | Ø127 | Ø168.3 | 8 | Ø22.4 |
4. 扁平式遠傳裝置型號及規格代號
XT1199PFW | 扁平式遠傳裝置 | |||
|
代號 | 型號 | ||
11 | 標準3″-150 lb或300lb | |||
|
代號 | 遠傳裝置膜片材料 | ||
A B C |
316不銹鋼 哈氏合金C 鉭 |
|||
|
代號 | 殼體材料 | ||
11 | 316不銹鋼 |
XT1199PFW 11 A 11 典型型號規格 |
5. 插入筒式遠傳裝置型號及規格代號
XT1199EFW | 插入筒式遠傳裝置 | |||||
|
代號 | 插入筒直徑和材料 | ||||
11 12 13 14 |
3″(66mm) 316不銹鋼 3″(66mm) 哈氏合金C 4″(89mm) 316不銹鋼 4″(89mm) 哈氏合金C |
|||||
|
代號 | 膜片材料 | ||||
A B |
316不銹鋼(只用于11、13) 哈氏合金C(只用于12、14) |
|||||
|
代號 | 插入筒長度 | ||||
20 40 60 |
2″(50.8mm) 4″(101.6mm) 6″(152..4mm) |
|||||
|
代號 | 法蘭材料 | ||||
A | 45鋼 | |||||
|
代號 | 法蘭規格(尺寸同1199RFW) | ||||
11 12 |
150lb最高工作壓力1.89MPa 300lb最高工作壓力4.9MPa |
XT1199EFW 11 A 20 A 11 典型型號規格 |
XT1199CAP | 毛細管 | |||||
|
代號 | 毛細管材料和尺寸 | ||||
13 | 316不銹鋼1.09mm內徑 | |||||
|
代號 | 變送器末端配件 | ||||
A | 低容積法蘭316不銹鋼 | |||||
|
代號 | 毛細管長度 | ||||
05 10 15 20 25 |
5′(1524mm) 10′(3048mm) 15′(4572mm) 20′(6096mm) 25′(7620mm) |
|||||
|
代號 | 遠傳裝置末端配件 | ||||
A C |
1/2-20UNF-2A螺紋無支撐管(僅與1199RFW、1199RTW配用) 1/2-20UNF-2A螺紋帶支撐管(僅與1199PFW、1199EFW配用) |
|||||
|
代號 | 保護套管 | ||||
11 | 鎧裝316不銹鋼系列 |
XT1199CAP 13 A 05 A 11 典型型號規格 |
代號 | 遠傳裝置灌充液 |
C10485-0007 C51734-0001 01199-0032-0004 |
硅油(低溫)穩定范圍-29℃~149℃ 惰性液穩定范圍-18℃~204℃ Sylthem800 -40℃~205℃ |
訂貨型號包括四部分:1.變送器型號。
2.由螺紋式、法蘭式、扁平式及插入筒式4種遠傳裝置選一種。
3.遠傳裝置用的毛細管型號。
4.灌充油。
例如:XT1151DPT4E22S2、XT1199PFW11A11、XT1199CAP1313A10C11、C10485-0007。
