WP6220/WP6250系列熱電偶溫度變送器
貨時請說明
WP6222
WP6223
WP6224
WP6225
WP6226
WP6227
WP6251
WP6252
WP6253
WP6254
WP6255
WP6256
WP6257
輸入信號：E、K、S、B、R、J、T、熱電偶 注：訂貨時必須注明量程范圍 (范圍內可任意選擇)。 訂貨指南:
WP6220/6250系列熱電偶溫度變送器是一種模塊化結構導軌式儀表 ，它將熱電偶的變化轉換為與溫度成線性關系的（4~20）mA DC或(1~5）V Dc隔離信號輸出。

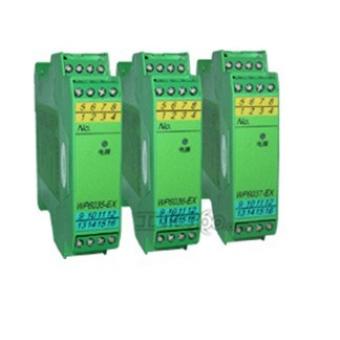

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
輸出信號: (4～20)mA DC或(1~5)V DC
負載電阻: (4～20)mA Dc輸出時≤500Ω
(1～5)V Dc輸出時≥250kΩ
精 度: 0.5級
補償電阻: Cu50
冷端補償誤差: ≤1℃
共模干擾: 50Hz時＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24V DC±2V
功 耗：＜1.5W
環境溫度：0~50℃
相對溫度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道數
備注
WP6221
E
(4~20)mA/(1~5)V DC
一進一出
出廠時輸出默認為(4~20)mA
如需(1~5)V訂
貨時請說明
WP6222
K
(4~20)mA/(1~5)V DC
WP6223
S
(4~20)mA/(1~5)V DC
WP6224
B
(4~20)mA/(1~5)V DC
WP6225
R
(4~20)mA/(1~5)V DC
WP6226
J
(4~20)mA/(1~5)V DC
WP6227
T
(4~20)mA/(1~5)V DC
WP6251
E
(4~20)mA/(1~5)V DC
一進二出
出廠時輸出默認為(4~20)mA
如需(1~5)V訂
貨時請說明
WP6252
K
(4~20)mA/(1~5)V DC
WP6253
S
(4~20)mA/(1~5)V DC
WP6254
B
(4~20)mA/(1~5)V DC
WP6255
R
(4~20)mA/(1~5)V DC
WP6256
J
(4~20)mA/(1~5)V DC
WP6257
T
(4~20)mA/(1~5)V DC
分度號
量程范圍℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
用戶需要熱電偶K型溫度變送器溫度范圍0~800℃，
訂貨型號：WP6222（K 0~800℃）
