WP-R302C16通道彩色無紙記錄儀
·輸入 ·輸出 ·精度 ·其它 型 號 說 明 WP-R302C □□ 存儲容量

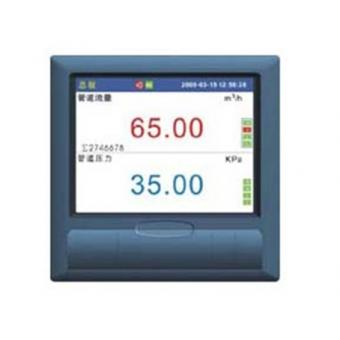

產品外形
外形尺寸：144×144×225mm
開孔尺寸：138×138mm
產品特點
·基于智能調理、靈巧總線、液晶顯示、電子存儲技術，集成數顯、記錄、積算、調節功能
·測量精度±0.2%FS(0～４５℃,10～85%RH);
·智能調理萬用輸入，在線自校正自診斷；
·信號全隔離，提供２４Ｖ隔離配電；
·基于SmartBus模塊總線，定制特殊模塊；
·溫壓補償、流量累積、PID調節
·采用非易失性存儲器，無須后備電池；
·記錄時間長達32年,記錄時間的計算依據是:
技術參數
Ⅱ型標準信號：0～5V、0～10mA
Ⅲ型標準信號：(1～5)V、(4～20)mA（可配電）
電壓小信號：0～20mV、0～100mV
熱電阻：Pt100、Cu50
熱電偶：B、E、J、K、S、T
脈沖信號：0～30KHz
隔離阻抗：20MΩ @ 500V
電流：最多8通道，(4～20)mA，負載能力≤750Ω
通訊：RS232/485，57600bps
報警：最多12個無源接點（接點容量30V DC/1A）
實時顯示：±0.2%F.S
曲線顯示：±0.5%
追憶精度：±0.5%
共模抑制比：＞120dB，串模抑制比：＞60dB
記錄時間：1/2/4/8/12/25/36/60秒
分辨率:160×128,刷新頻率:1Hz
溫度:0～45℃
濕度:10%～85%RH(無凝結)
電源:185～264V AC,45Hz～55Hz
接線圖
端子接線圖
電源接線
輸出信號接線
輸入信號接線
型譜表
□□
□
□□□
□
□
□
□
輸入通道
□□
0~16通道輸入
輸出通道
□
0~8通道輸出
繼電器輸出
□□
帶0~12個繼電器輸出
04
4MB
08
8MB
12
12MB
16
16MB
32
32MB
64
64MB
128
128MB
PID調節
0
無PID調節功能
1
有PID調節功能
累積功能
0
無累積功能
1
有累積功能
通訊功能
0
無通訊功能
1
有通訊功能
電源
A
220V AC
