范圍 OsiSense XC
系列號 Standard compact

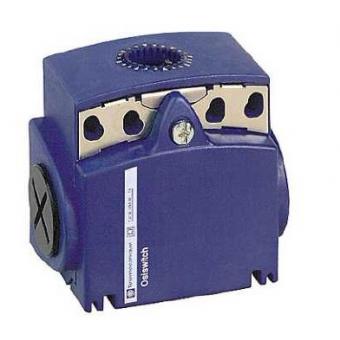

產品或組件類型 限位開關本體
設備短名 ZCT
設計 緊湊型
本體類型 固定式
相連的頭部 ZCE01
ZCE02
ZCE05
ZCE06
ZCE07
ZCE08
ZCE10
ZCE11
ZCE13
ZCE14
ZCE21
ZCE24
ZCE27
ZCE28
ZCE29
ZCE62
ZCE63
ZCE64
ZCE65
ZCE66
ZCE67
ZCEH0
ZCEH2
本體材料 塑料
極數 2
觸點類型和構成 1 NC + 1 NO
觸點動作 慢中斷，先斷后合
補充信息
電氣連接 螺釘夾端子, 夾緊力: 1 x 0.5...2 x 2.5 mm²
電纜進線孔 2用于M16 x 1.5電纜套的帶孔進線, 電纜外徑: 4...8 mm
觸線絕緣形式 Zb
觸線材料 鍍銀觸頭
強制打開 有
最小制動速度 6 m/s
觸線規定牌號 R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conforming to EN/IEC 60947-5-1 appendix A
B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conforming to EN/IEC 60947-5-1 appendix A
Ui額定絕緣電壓 500 V 污染等級 3 符合 IEC 60947-1
300 V 符合 UL 508
300 V 符合 CSA C22-2 No 14
Uimp額定沖擊耐受電壓 6 kV 符合 IEC 60947-1
6 kV 符合 IEC 60664
短路保護 10 A by gG 熔斷器 熔斷器
電氣壽命 5000000 周, DC-13 48 V, 9 W, 工作額定值: < 60 cyc/mn, 負載系數: 0.5 符合 IEC 60947-5-1 附錄 C
5000000 周, DC-13 24 V, 13 W, 工作額定值: < 60 cyc/mn, 負載系數: 0.5 符合 IEC 60947-5-1 附錄 C
5000000 周, DC-13 120 V, 7 W, 工作額定值: < 60 cyc/mn, 負載系數: 0.5 符合 IEC 60947-5-1 附錄 C
寬度 58 mm
高度 51 mm
深度 30 mm
產品重量 0.085 kg
環境
產品兼容性 XCKT
工作環境溫度 -25...70 °C
存儲環境溫度 -40...70 °C
