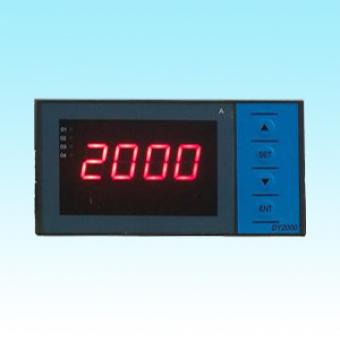

DY2000經濟型Q型操作器
一、主要特點
1. 接受故障信號輸入和PID調節信號輸入。
2. 把預置型操作器和跟蹤型操作器合二為一。
3. 故障自動切換，主機故障或系統故障信號輸入時接受其故障信號，自動實現
輸出狀態從自動到手動的切換。故障解除 后，儀表自動恢復自動狀態。
4. 操作器輸出手動/自動工作狀態信號，供系統識別本儀表的工作狀態。
5. 故障信號輸入制式可選擇開關量或電平量。
DY2000經濟型Q型操作器系列型譜
型譜
說明
DY
大延牌智能型儀表
2
SMT+開關電源(AC85V-265V,50/60Hz)
1
寬×高×深：(160×80×115) mm
2
(80×160×115) mm
4
(48×48×100) mm ＊
6
(96×48×112) mm
7
(72×72×100) mm ＊
8
(48×96×112) mm
9
(96×96×112) mm
EQ
經濟型Q型操作器
GEQ
經濟型Q型操作器+單光柱
6
（4～20）mA調節信號輸入
8
（1～5）V調節信號輸入
6
（4～20）mA操作電流輸出
8
（1～5）V操作電壓輸出
R
觸點式故障信號輸入
V
電平式故障信號輸入(訂貨時請注明電壓范圍)
A
觸點式狀態信號輸出
B
電平式狀態信號輸出
缺省為220VAC供電
D
24VDC供電
缺省為無附加24VDC饋電電源輸出
P
附加24VDC饋電電源輸出
缺省為不帶串行通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離）
M
Modbus協議
＊ (72×72×100) mm儀表若需要帶通訊接口請與廠家聯系。
＊ (48×48×100) mm訂貨時請向廠家咨詢。
