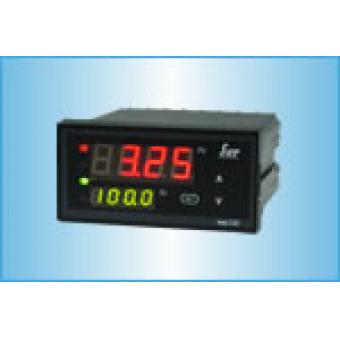

SWP-PID自整定/光柱顯示控制儀（外給定或閥位控制）
|
|
|
SWP-LED系列PID外給定（或閥位）控制儀 /PID外給定（或閥位）光柱顯示控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。
|
|
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
|
|
一、 主要特點
|
|
1、 通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。
|
|
2、 PID參數自整定。
|
|
3、 同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。
|
|
4、 自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）?？蓪?shí)現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
|
|
二、 特殊技術參數
|
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
|
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
|
|
比例范圍
|
0.0%-100.0%（單位：0.1%）
|
|
積分（復位）時間
|
0-9,999s（單位：1s）
|
|
微分（比率）時間
|
0-9,999s（單位：1s）
|
|
控制周期
|
1-250s（單位：1s）
|
|
采樣周期
|
0.5s
|
|
|
三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
|
|
型號
|
SWP-ND415、D425系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
|
|
型號
|
SWP-NS415、S425系列
|
|
儀表外形
|
儀表尺寸:48×96×110mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號
|
SWP-ND815、D825系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-NT815、T825系列
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
SWP-NS815、S825系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-NT815、T825系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-ND915、D925系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號
|
SWP-ND715、D725系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
|
|
四、 SWP-LED系列PID自動演算外給定（或閥位）控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
□ □ □□- □ □ □ -□□/□□-□ □ -□ -□ |
新一代PID自整定控制儀
|
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（橫） 48×96mm（豎）
|
|
72×72mm
|
|
160×80mm 80×160mm
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
外給定控制
|
|
閥位控制（繼電器正轉反轉控制）
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
控制輸出
|
□
|
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出
|
□
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
PV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
SV輸入類型
|
□□
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
□
|
|
|
|
參見"報警輸出方式"
|
|
第二報警方式
|
□
|
|
|
參見"報警輸出方式"
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
|
五、 SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
T □ □□-□ □ □- □□/□□-□ □-□- □ -□ |
新一代PID光柱顯示控制儀
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
|
外給定控制
|
|
閥位控制(繼電器正轉反轉控制)
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
控制輸出
|
□
|
|
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出
|
□
|
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
PV輸入類型
|
□□
|
|
|
|
|
|
|
參見"輸入類型"
|
|
SV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
□
|
|
|
|
|
參見"報警輸出方式"
|
|
第二報警方式
|
□
|
|
|
|
參見"報警輸出方式"
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
|
|
特殊型號或要求的, 請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明 。
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
|
|
