一、技術參數
A、主要功能與特點

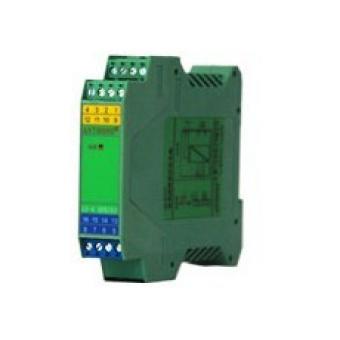

•小型插裝式/卡裝式構造的信號隔離處理器
•“輸入-輸出-電源”三者磁隔離
•將滑線電阻輸入信號轉換成隔離標準過程信號
•帶電源顯示燈
•帶輸出信號零點和滿度調整
B、輸入?yún)?shù)
輸入滑線電阻：
輸入范圍：0~20KΩ以內任意范圍
C、輸出參數
輸出電流時 輸出范圍：4~20mA 允許負載：≤350Ω
輸出電壓時輸出范圍：1~5V 允許負載：≥10KΩ
D、環境參數
供電電源：DC24V±10% 紋波系數10%P-P以下約2W
使用溫度范圍：-5~+55°C
使用濕度范圍：0~90%RH（無冷凝）
安裝：DIN導軌安裝
外型尺寸：S型：25*80*80mm（寬*高*深） M型：23.2*93*40.3mm
重量：約150g
二、性能指標（相對于滿量程）
•標準精度：±0.2%
•溫度系數：±0.015%/°C
•電源電壓變動的影響：±0.1%允許電壓范圍
•絕緣電阻：輸入-輸出-電源間 100MΩ以上/DC500V
•隔離強度：輸入-輸出-電源-接地之間 DC1500V•1分鐘（直流電源） AC1500V•1分鐘（交流電源）
•負載電阻變化的影響：±0.1%/250Ω
三、機器結構
•結構：小型插裝/卡裝結構
•連接方式：3mm接線端子
•端子螺絲材質：鐵表面鍍鎳（螺絲容許扭矩小于0.8N•m）
•機殼材質：耐燃性樹脂
•隔離：通道絕緣（輸入-輸出-電源間）
•零點調整范圍：-5~+5%（通過零點調整旋鈕）
•滿度調整范圍：95~105%（通過滿度調整旋鈕）
•電源顯示燈：綠色LED、電源供電時燈亮
