一、概述

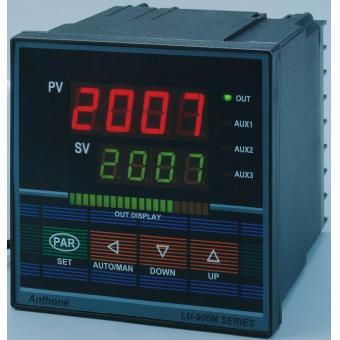

LU-906M智能調節儀是在LU-606M智能調節儀的基礎上，通過采用模塊化結構及EMI抑制等多種技術進一步提高產品的抗干擾能力及整體性能，結合模糊PID先進的控制方式，使儀表在功能和性能上都日臻完美。
LU-906M智能調節儀采用當今最先進的ATMEL單片微機作主機，減少了外圍部件，提高了可靠性。它集多種輸入型號、輸出方式、控制方式于一機；采用模糊理論和傳統PID控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高的優點，特別對那些常規PID難以控制的大純滯后對象有明顯的控制效果。
硬件采用WATCHDOG電路，軟件采用冗余與陷阱等抗干擾技術，儀表具有很高的可靠性，可工作于惡劣的設定值或測量值與輸出值。具有手動/自動無擾動自整定功能，具有上電軟起動功能。
LU-906M智能調節儀廣泛應用于化工、陶瓷、輕工、冶金、石化、熱處理等溫度、流量、壓力、液位等的自動控制系統。
二、主要技術指標
基本誤差：±（0.2%F.S+1）個字
分辯力：1、0.1
顯示：雙四位LED數碼管+光柱顯示
輸入規格：
K、S、B、T、E、J、WRe325、N
Pt100、Cu50、Cu100
0-10mA、4-20mA
0-5V、1-5V
特殊輸入：R、WRe526、mV、其它
輸出模塊規格：
J1：繼電器輸出（阻性250VAC/3A常開+常閉）
J2：繼電器輸出（阻性250VAC/0.8A常開）
T：固態繼電器觸發輸出（12V/40mA）
T1：單路可控硅過零觸發輸出
T2：兩路可控硅過零觸發輸出
I1：控制電流輸出（0-10mA 4-20mA）
I2：變送電流輸出（0-10 mA 4-20mA）
V1：DC12V/50mA饋電模塊
V2：DC24V/50mA饋電模塊
V3：DC5V/50mA饋電模塊
R：RS232通訊模塊
S：RS485通訊模塊
C1：單相可控硅移相觸發
C3：三相三線可控硅移相觸發
C4：三相四線可控硅移相觸發
熱電偶冷端補償誤差：±1℃
斷偶或超量程：顯示符號Sb
采樣周期：0.5秒
電源電壓：85-264VAC
功耗：4W
三、 外形及開口尺寸(寬×高×深) 單位：mm
A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
G型：48×48×100 開口：44×44
