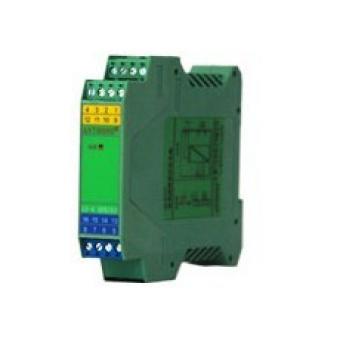

LU-GK開關量信號隔離器，適用于連接現場的開關或接近開關等，通過隔離，以繼電器觸電、晶體管電平信號等輸出方式傳送至控制系統或其它單元組合儀表。
該隔離器采用獨立直流電源供電，電源－輸入－輸出之間隔離。
二、技術參數
● 輸入
輸入類型：開關，NAMUR型符合DIN19234標準接近開關
輸入供電：7~9V（開路，1KΩ內阻）
短路電流：約8mA
動作特性：輸入電流>2.1mA或輸入電阻<2K，輸出閉合，黃色指示燈亮。
輸入電流<1.2mA或輸入電阻>10K，輸出開路，黃色指示燈滅。
● 輸出
A.繼電器輸出：2A/30VDC或0.5A/125VAC
響應時間：≤10ms
B.晶體管輸出：外部供電電壓≤40V
驅動輸出電流：≤40mA
響應時間：≤1ms
● 電源
電源電壓：20~35VDC
電源保護：反接保護、過壓過流保護
電流損耗：≤42mA（24V）
● 綜合技術參數
面板開關功能：
|
狀態 |
通道1 |
通道2 |
||
|
K3 |
K4 |
K1 |
K2 |
|
|
ON |
有故障檢測 |
邏輯 正向 |
有故障檢測 |
邏輯 正向 |
|
OFF |
無故障檢測 |
邏輯 反向 |
無故障檢測 |
邏輯 反向 |
絕緣電阻：≥100MΩ
絕緣強度：1500VAC；1min
使用溫度：-20~+60℃
