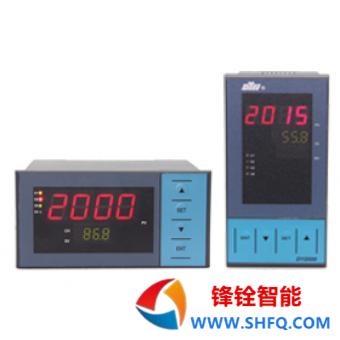

東輝儀表DY2000(H)流量批量控制數字顯示儀表DY21H、DY22H、、DY29H
1. 顯示瞬時值（4位）和積算值（6位），積算總字長12位，積算分辨力0.001。
2. 流量累計到設定值時控制輸出，控制響應速度小于20毫秒。
3. 雙積算：批量積算、總量積算。
4. 可選配微型打印機，遙控清零。
5. 支持MODBUS(RTU)協議。
東輝儀表DY2000流量批量控制數字顯示儀表
一、主要特點：
1．同時顯示瞬時值（4位）和積算值（6位），機內積算字長12位,積算分辨力0.001。
2． 雙積算： 批量積算、總量積算。
3． 遙控清零。
二、DY2000流量批量控制數字顯示儀表型譜
| 型 譜 |
說 明 |
||||||||||
| DY |
大延牌智能型儀表 |
||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
|||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||
| 2 |
(80×160×115) mm |
||||||||||
| 9 |
(96×96×112) mm |
||||||||||
|
|
H |
流量批量控制儀 |
|||||||||
|
|
0 |
雙控制輸出（O1）+（O2） |
|||||||||
| 1 |
雙控制輸出（O1）+（O2）+遙控清零（O3） |
||||||||||
| 2 |
雙控制輸出（O1）+（O2）+（4～20）mA變送輸出（O3） |
||||||||||
| 3 |
雙控制輸出（O1）+（O2）+（1～5）V變送輸出（O3） |
||||||||||
| 4 |
通訊/打?。?font face="Times New Roman">O1） |
||||||||||
| 5 |
通訊/打印（O1）+控制輸出（O2） |
||||||||||
| 6 |
通訊/打?。?font face="Times New Roman">O1）+控制輸出（O2）+（4～20）mA變送輸出（O3） |
||||||||||
| 7 |
通訊/打印（O1）+控制輸出（O2）+（1～5）V變送輸出（O3） |
||||||||||
| 8 |
通訊/打?。?font face="Times New Roman">O1）+控制輸出（O2）+遙控清零（O3） |
||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||
| 0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
||||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出信號 |
||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
||||||||||
| 6 |
流量信號（4～20）mA輸入 |
||||||||||
| 8 |
流量信號（1～5）V輸入 |
||||||||||
| 9 |
用戶特殊要求的流量信號輸入 |
||||||||||
| 缺省為220VAC供電 |
|||||||||||
| D |
24VDC供電 |
||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||
| |
缺省為無以下功能 |
||||||||||
| 0 |
掉電記憶 ＊ |
||||||||||
| 1 |
微型打印機通訊接口 |
||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||
| 3 |
RS232串行通訊接口+掉電記憶 ＊ |
||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||
| 5 |
RS485串行通訊接口（帶隔離）+掉電記憶 ＊ |
||||||||||
| 6 |
微型打印機通訊接口+掉電記憶 ＊ |
||||||||||
| M |
Modbus協議 |
||||||||||
