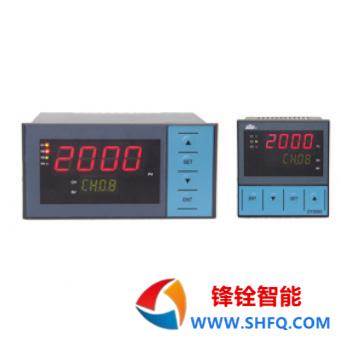

東輝儀表DY2000（D）多路巡檢控制數字顯示儀表DY21D0008、DY22D0008、DY26D0008、DY28D0008、DY29D0008、DY21D0016、DY22D0016、DY26D0016、DY28D0016、DY29D0016、DY21D0024、DY22D0024、DY26D0024、DY28D0024、DY29D0024
1. 各個通道的輸入分度號可分別設定電阻型、電偶型和標準信號型，標準信號型各通道量程可分別設定。
2. 各個通道的上下限和回差可在全量程范圍內分別設定。
3. 公用繼電器報警可根據需要設定成總或報警（只要有效通道中任一路超限繼電器即鎖存報警）、跟隨報警（對當前測量路號報警）或定點報警（對指定號的狀態報警）。
4. 變送輸出方式可選擇為最大值變送輸出或任一通道變送輸出。
5. 儀表提供一組24VDC饋電，饋電最大輸出電流可達500mA。
產品介紹
DY2000多路巡檢顯示控制儀表型譜
| 型 譜 |
說 明 |
|||||||||||
DY
|
大延牌智能型儀表 |
|||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 6 |
(96×48×112) mm ＊ （只能為8路巡檢） |
|||||||||||
| 8 |
(48×96×112) mm ＊ （只能為8路巡檢） |
|||||||||||
| 9 |
(96×96×112) mm （只能為8路巡檢） |
|||||||||||
|
|
D
|
多路巡檢顯示控制儀 |
||||||||||
|
|
0 |
不帶控制報警輸出，不帶變送輸出 |
||||||||||
| 1 |
報警（O2）+報警（O3） |
|||||||||||
| 2 |
變送輸出（O1）+報警（O2）+報警（O3） |
|||||||||||
| 6 |
帶繼電器組 ＊ |
|||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||
| 0 |
萬能分度號輸入 ＊ |
|||||||||||
| 1 |
適配K、B、J、E、T、S、R熱電偶 |
|||||||||||
| 2 |
適配Pt100、Cu50、G53、ba1、ba2熱電阻 |
|||||||||||
| 3 |
適配霍爾變送器mV |
|||||||||||
| 4 |
適配遠傳壓力表（30～350）Ω |
|||||||||||
| 6 |
適配（4～20）mA輸入，量程自由設定 |
|||||||||||
| 8 |
適配（1～5）V輸入，量程自由設定 |
|||||||||||
| 9 |
用戶特殊要求的分度號 ＊ |
|||||||||||
| 08 |
八路 |
|||||||||||
| 16 |
十六路 |
|||||||||||
| 24 |
二十四路 （只能為偶型） |
|||||||||||
|
|
缺省為220VAC供電 |
|||||||||||
| D |
24VDC供電 |
|||||||||||
|
|
P |
附帶24VDC/500mA電源（220VAC供電） ＊ |
||||||||||
| |
缺省為無以下功能 |
|||||||||||
| 1 |
微型打印機通訊接口 |
|||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||
| 4 |
RS485串行通訊接口（帶隔離） ＊ |
|||||||||||
| M |
Modbus協議 |
|||||||||||
