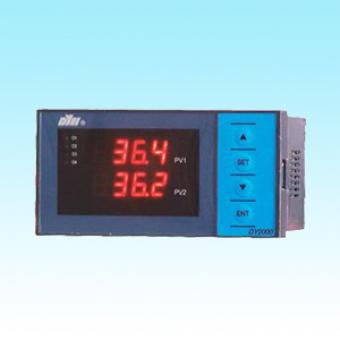

東輝儀表DY2000智能雙輸入變送控制數字/光柱顯示儀表
一、主要特點：
1. 實現A、B兩路不同傳感器信號輸入。
2. 具有單輸入儀表的所有特點。
 |
 |
| 型 譜 |
說 明 |
||||||||||||
| DY |
大延牌智能型儀表 |
||||||||||||
|
|
2 |
SMT+開關電源(AC:85V-265V 50/60Hz) |
|||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
| 6 |
(96×48×112) mm |
||||||||||||
| 7 |
(72×72×100) mm ＊ |
||||||||||||
| 8 |
(48×96×112) mm |
||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||
|
|
E |
(A、B)雙路信號輸入 |
|||||||||||
| GE |
(A、B)雙路信號輸入+雙光柱 ＊ |
||||||||||||
| |
00 |
A路無輸出 |
B路無輸出 |
||||||||||
| 11 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+下限報警（O4） |
|||||||||||
| 12 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 13 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 22 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 23 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 32 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 33 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 41 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+下限報警（O4） |
|||||||||||
| 42 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 43 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 52 |
通訊（O1）A路：（4～20）mA變送（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 63 |
通訊（O1）A路：（1～5）V變送（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 99 |
用戶特殊要求的輸出 |
||||||||||||
| □ |
□ |
輸入信號選擇見附表 |
|||||||||||
|
|
缺省為220VAC供電 |
||||||||||||
| D |
24VDC供電 |
||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||||
| |
缺省為不帶串行通訊接口 |
||||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||||
| M |
Modbus協議 |
||||||||||||
