一、概述

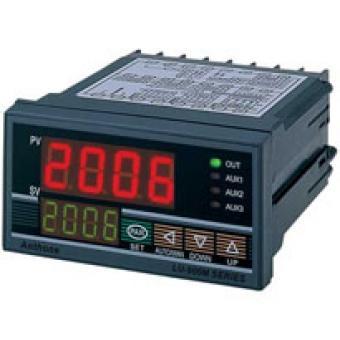

LU-960K智能程序調節儀是在LU-660程序調節儀的基礎上,通過采用模塊化結構及EMI抑制等多種技術進一步提高產品的抗干擾能力及整機性能,結合模糊PID先進的控制方式,使儀表在功能和性能上都日臻完美。
LU-960K智能程序調節儀同時適配各種熱電偶，熱電阻及標準輸入信號,具有多種輸出方式和控制方式,可設定二十段至二百段程序控制曲線,適用于需要進行高精度多段曲線程序升/降溫控制的系統。
LU-960K智能程序調節儀采用模糊理論與傳統PID控制相結合的控制方式,使控制過程具有響應快、超調小、精度高的特點，具有位式控制，自整定功能，采用雙四位LED數碼顯示,可同時顯示測量值設定值及運行時間 ，硬件采用WATCHDOG電路,軟件采用冗余與陷阱等多種抗干擾技術，具有兩路可編程控制事件輸出。
LU-960K智能程序調節儀廣泛應用于化工、陶瓷輕工、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。
二、主要技術指標:
•基本誤差:±(0.2%F.S±1)個字
•分辯力:1、0.1
•顯示:雙四位LED數碼管
•輸入規格:
K、S、B、T、E、J、Wre325、N
Pt100、Cu50、Cu100
0-10mA、4-20 mA、0-5V、1-5V
特殊輸入:R、Wre526、mV、其它
•輸出模塊規格:
J1:繼電器輸出(阻性250VAC/3A常開+常閉)
J2:繼電器輸出(阻性250VAC/0.8A常開)
T:固態繼電器觸發輸出(12V/40mA)
T1:單路可控硅過零觸發輸出
T2:兩路可控硅過零觸發輸出
I1:控制電流輸出(為0 -10mA/4-20mA)
I2:電流變送輸出(為0 -10mA/4-20mA)
V1:DC12V/50mA饋電模塊
V2:DC24V/50 mA饋電模塊
V3:DC5 V/50 mA饋電模塊
V5:控制/變送電壓(0-5V或0-10 V)
R:RS232通訊模塊
S:RS485通訊模塊
C1:單相可控硅移相觸發
C3:三相三線可控硅移相觸發
C4:三相四線可控硅移相觸發
•五至二百段控制曲線
•熱電偶冷端補償誤差:±1°C
•斷偶或超量程:顯示符號Sb
•采樣周期:0.5秒
•電源電壓:85~264VAC
•功耗:4W
另:儀表可配接直流24V供電,選型時在型號后加"-24V",如Lu-906KAJ1J101-24V,但G型無直流24V供電
三、外形及開口尺寸(寬×高×深) 單位：mm
A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
G型：48×48×100 開口：44×44
