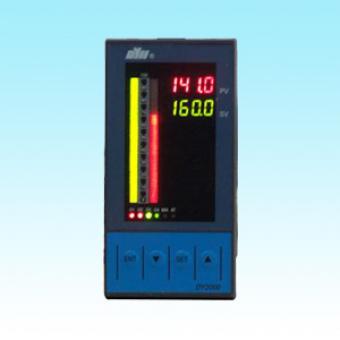

東輝儀表DY2000智能Q型操作器
一、主要特點
本系列操作器作為PID調節器的配套產品，主要用于系統投運或特殊情況下的手動調節。該產品亦可以在主機發生故障或維修時，作為后備儀表進行調節操作，大大提高了系統的可靠性。
1. 采用微機非線性處理技術，在整個量程范圍內不存在非線性誤差。
2. 儀表可同時接受故障信號輸入和PID調節信號輸入，增加了靈活性和可靠性。
3. 把預置型操作器和跟蹤型操作器合二為一，方便用戶。
4. 故障自動切換，主機故障或系統故障信號輸入時接受其故障信號，自動實現
輸出狀態從自動到手動的切換。故障解除 后，儀表自動恢復自動狀態。
5. 操作器輸出手動/自動工作狀態信號，供系統識別本儀表的工作狀態。
6. 故障信號輸入制式可選擇開關量或電平量。
7. 具有斷電記憶功能，自動記憶所有設定值。
8. 可作為后備操作器使用。
9. 采用國際通用卡入式結構，使儀表安裝、維修、更換簡單方便，裝拆僅需幾秒鐘。
10. 為適應電壓波動的情況，儀表使用開關電源供電，具有極大的電壓適應性和極強的電源抗干擾性能。
11. 采用直觀的菜單式文字界面，顯示信息量大，操作方便。
12. 采用高亮度數字顯示系統，可同時顯示輸出百分比值和測量值，測量值顯示范圍可達-1999～9999字。
二、DY2000智能Q型操作器接線圖
三、DY2000智能Q型操作器系列型譜
| 型譜 |
說明 |
|||||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||||
| 2 |
SMT+開關電源(AC85V-265V,50/60Hz) |
|||||||||||||
| 1 |
寬×高×深：(160×80×115) mm |
|||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 4 |
(48×48×100) mm ＊ |
|||||||||||||
| 6 |
(96×48×112) mm |
|||||||||||||
| 7 |
(72×72×100) mm ＊ |
|||||||||||||
| 8 |
(48×96×112) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
| Q |
Q型操作器 |
|||||||||||||
| GQ |
Q型操作器+雙光柱 ＊ |
|||||||||||||
| 6 |
（4～20）mA調節信號輸入 |
|||||||||||||
| 8 |
（1～5）V調節信號輸入 |
|||||||||||||
| 0 |
測量輸入類型由用戶自由選擇，出廠時設定在（4～20）mA |
|||||||||||||
| 1 |
測量輸入K、B、J、E、T、R 熱電偶 |
|||||||||||||
| 2 |
測量輸入Pt100、Cu50熱電阻 |
|||||||||||||
| 3 |
測量輸入霍爾變送器mV，量程自由設定 |
|||||||||||||
| 4 |
測量輸入遠傳壓力表（30～350）Ω，量程自由設定 |
|||||||||||||
| 6 |
測量輸入（4～20）mA輸入，量程自由設定 |
|||||||||||||
| 8 |
測量輸入（1～5）V輸入，量程自由設定 |
|||||||||||||
| 9 |
用戶特殊要求的分度號 |
|||||||||||||
| 6 |
（4～20）mA操作電流輸出 |
|||||||||||||
| 8 |
（1～5）V操作電壓輸出 |
|||||||||||||
|
|
0 |
無測量信號變送輸出 |
||||||||||||
| 6 |
（4～20）mA測量信號變送輸出 |
|||||||||||||
| 8 |
（1～5）V測量信號變送輸出 |
|||||||||||||
| R |
觸點式故障信號輸入 |
|||||||||||||
| V |
電平式故障信號輸入(訂貨時請注明電壓范圍) |
|||||||||||||
| A |
觸點式狀態信號輸出 |
|||||||||||||
| B |
電平式狀態信號輸出 |
|||||||||||||
| |
缺省為220VAC供電 |
|||||||||||||
| D |
24VDC供電 |
|||||||||||||
| 缺省為無附加24VDC饋電電源輸出 |
||||||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||||
| 缺省為不帶串行通訊接口 |
||||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||||
| M |
Modbus協議 |
|||||||||||||
