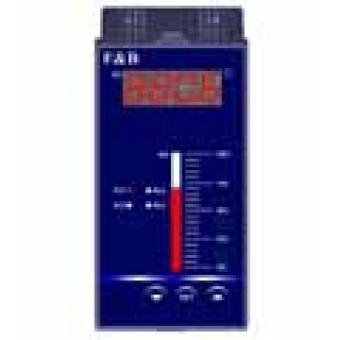

| 產品簡介： |
|
★ 適用范圍
適用于溫度、壓力、液位、流量等工業過程參數的測量、顯示、控制和變送輸出。
★ 功能特點
※ 萬能輸入信號
通過簡單的軟、硬件設定即可適用于以下任意一種輸入信號。
● 熱電阻：Pt100、Pt100.0、Pt10、Cu50、Cu100。
● 熱電偶：K、E、S、B、J、R、T、N，并帶自動冷端溫度補償。
● 標準信號：0-10mA、4-20mA、0-5V、1-5V，線性或開方信號。
● 遠傳壓力表：30-350W，信號偏差可現場按鍵修正，即設即用。
● 一般線性非標信號：0-60mV以內或0-60mV以上0-5V以內任意信號可按鍵即設即用。
● 其它特殊訂做的非標輸入信號。
※ 單片機智能化
● 零點和放大倍數可自動跟蹤，長期運行無漂移。
● 全部參數可按鍵設定。
※ 數碼管和光柱同時顯示。
※ 上限、上上限、下限、下下限四個報警繼電器輸出。
※ 0-10mA，4-20mA，0-5V，1-5V隔離變送輸出。
※ 可帶RS485 /RS232/Modem隔離通訊接口。
※ FBBUS-ASCII碼協議與MODBUS-RTU協議可選(MODBUS-RTU協議僅用于Modbus選項，接線方式與RS485相同)。
★ 技術指標
|
★XMG5000系列智能型單回路單光柱、單數顯、單輸出控制變送儀選型表
|
型 譜 |
說 明 |
||||||||
|
XMG |
光柱數顯控制變送儀表 |
||||||||
|
設計序列 |
5 |
單輸入單光柱單數顯 |
|||||||
|
控制類型 |
0 |
不帶控制報警 |
|||||||
|
1 |
帶二位控制或單限報警 |
||||||||
|
2 |
帶三位控制或雙限報警 |
||||||||
|
3 |
帶四位控制或三限報警 |
||||||||
|
4 |
帶五位控制或四限報警 |
||||||||
|
輸入信號 類 型 |
1 |
適配熱電偶 |
|||||||
|
2 |
適配熱電阻 |
||||||||
|
3 |
適配霍爾變送器 |
||||||||
|
4 |
適配遠傳壓力表 |
||||||||
|
5 |
適配直流0～10mA |
||||||||
|
6 |
適配直流4～20mA |
||||||||
|
7 |
適配直流0～5V |
||||||||
|
8 |
適配直流1～5V |
||||||||
|
9 |
用戶特殊要求的分度號 |
||||||||
|
U |
萬能分度號輸入 |
||||||||
|
變送輸出 類 型 |
5 |
0～10mA變送輸出 |
|||||||
|
6 |
4～20mA變送輸出 |
||||||||
|
7 |
0～5V變送輸出 |
||||||||
|
8 |
1～5V變送輸出 |
||||||||
|
9 |
特殊規格變送輸出 |
||||||||
|
外形結構 |
160×80×150mm光柱橫表 |
||||||||
|
V |
80×160×150mm光柱豎表 |
||||||||
|
變 送 器 配電電源 |
缺省為不帶直流電源輸出 |
||||||||
|
P |
帶直流24V(25mA)電源輸出 |
||||||||
|
供電電源 類 型 |
供電電源220VAC |
||||||||
|
D |
供電電源24VDC |
||||||||
|
通訊接口 類 型 |
不帶通訊接口 |
||||||||
|
RS485 |
RS485隔離通訊接口 |
||||||||
|
特殊功能碼 |
□□□□ |
0000表示無特殊功能碼， |
|||||||
