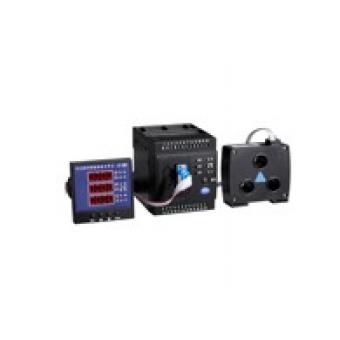

智能電機保護控制器是我公司根據低壓電動機在各種應用場合產生的故障、電動機二次控制電路復雜等條件而研發的多種電動機保護控制裝置。
適用于額定頻率50Hz、額定工作電壓為380V或660V、額定電流至820A的電動機應用場所。具有短路、過載、堵轉、斷相/不平衡、過壓、欠壓、欠載、漏電/接地、tE時間、相序等保護。具有多種起動方式，簡化電動機二次控制電路?；诙喾N總線方式的通訊組網，實現了分散控制保護和集中管理。
1. 三相電流顯示；
2. 多種電流保護（過載、堵轉、短路、起動超時、分段能力保護等）；
3. ModBus-RTU協議，RS485通訊接口、DC4-20mA輸出可選、漏電/電壓功能二選一；
4. T型：保護模式，替代熱繼電器；控制交流接觸器起停；2路繼電器輸出；
5. L型：滿足多種起動方式，通過開關量和通訊起停；7路開關量輸入和3路繼電器輸出；
6. C型：滿足多種起動方式，通過開關量和通訊起停；7路開關量輸入和3路繼電器輸出；三相電壓顯示和過壓、欠壓保護；可不選漏電功能。
主機尺寸：83×95×98 mm
互感器尺寸：
CT20P：86×31×72 mm
CT27P: 168×89×49 mm
互感器穿線孔徑
CT20P：Ø16 mm
CT27P：Ø30 mm
顯示尺寸：72×72×34 mm
顯示開孔尺寸：67×67 mm
主機和互感器安裝方式： 35mm導軌安裝
