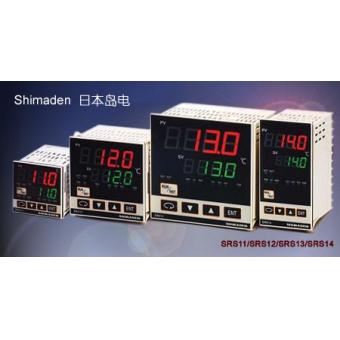

SRS10系列，0.25級精度32步可編程PID調節器，在總結多年在中國市場的成功經驗、吸取廣大客戶建議的基礎上，日本島電公司推出具有超高性價比的SRS10系列！
■更時尚的外觀！超薄機身，厚度僅為60mm
■輸入輸出隔離，采樣周期0.25秒
■3個SV設定
■多種輸入和量程范圍
■0.25級精度，32步可編程（1～4條曲線，32～8步）！
■RS－485通訊接口，Modbus/Shimaden協議（選件）
■選件功能豐富
■無超調專家PID算法；3組獨立的PID參數；4個獨立的設定值；3路事件輸出；4路開關量輸入；模擬變送。
■32步（8步×4條）可編程功能：可設定能夠滿足絕大部分熱處理工藝的最大32步的升/降/保溫曲線。
■獨創MODBUS通訊接口：最多可實現31臺儀表之間實時數字通訊，主表可實時向多臺從表發送數據，使多區控溫更精確。
■新增鉑電阻 -100.0～350.0℃ 量程；上電緩啟動；手動調節輸出。
■可利用昆侖通態、組態王等組態軟件實現通訊功能。
|
型號代碼
|
超亮雙四位LED顯示，無超調專家PID算法，三組獨立PID參數，AT自整定，手/自動無擾動切換控制，調節輸出限幅，3路事件輸出，3個獨立設定值，3路開關量輸入，32步可編程，模擬變送輸出，數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。
|
||||||||||||||
|
SRS12-
|
外形尺寸：高72×寬72×深65mm，面板開孔尺寸：68×68mm
|
||||||||||||||
|
SRS13-
|
外形尺寸：高96×寬96×深65mm，面板開孔尺寸：92×92mm
|
||||||||||||||
|
SRS14-
|
外形尺寸：高48×寬96×深65mm，面板開孔尺寸：45×92mm
|
||||||||||||||
|
輸入類型
測量范圍
|
8
|
熱電偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程見SRS13/14
輸入類型與測量
范圍對照表
|
||||||||||||
|
鉑電阻：Pt100/JPt100
|
|||||||||||||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC
|
|||||||||||||||
|
6
|
電流（mA）:0～20mA,4～20mA DC,輸入阻抗：250Ω
|
||||||||||||||
|
電壓（V）:-1～1,0～1,0～2,0～5,1～5,0～10V DC
|
|||||||||||||||
|
調節輸出1
|
Y
|
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒
|
|||||||||||||
|
P
|
固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒
|
||||||||||||||
|
I
|
電流4～20mA DC，負載阻抗：600Ω最大
|
||||||||||||||
|
V
|
電壓0～10V DC，負載電流：2mA最大
|
||||||||||||||
|
調節輸出2(選件)
|
N-
|
無
|
|||||||||||||
|
Y-
|
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒
|
||||||||||||||
|
I-
|
電流4～20mA DC，負載阻抗：600Ω最大
|
||||||||||||||
|
P-
|
固態繼電器（SSR）驅動，12V±1.5V DC/30mA最大，比例周期：1~120秒
|
||||||||||||||
|
V-
|
電壓0～10V DC，負載電流：2mA最大
|
||||||||||||||
|
|
附加事件輸出
|
E-
|
附加事件輸出1點（EV3）
|
||||||||||||
|
附加外部輸入控制信號
|
D-
|
附加外部控制輸入1點(DI4)
|
|||||||||||||
|
電源
|
90-
|
100～240V AC±10%，50/60Hz
|
|||||||||||||
|
08-
|
24V AC/DC±10%，50/60Hz
|
||||||||||||||
|
程序功能（選件）
|
N
|
無
|
|||||||||||||
|
P
|
最多4段，共32步程序
|
||||||||||||||
|
事件輸出
|
0
|
無
|
|||||||||||||
|
1
|
事件輸出2點（EV1, EV2）接點容量:240V AC 1A/阻性
|
||||||||||||||
|
模擬發送（選件）
|
0
|
無
|
|||||||||||||
|
3
|
0～10mV DC 輸出阻抗:10Ω
|
||||||||||||||
|
4
|
4～20mA DC 負載阻抗：300Ω最大
|
||||||||||||||
|
6
|
0～10V DC 負載電流：2mA最大
|
||||||||||||||
|
CT輸入（選件）注意：CT單獨銷售
|
0
|
無
|
|||||||||||||
|
1
|
CT輸入2點
|
調節輸出1或2為Y或P時可選
|
|||||||||||||
|
外部輸入控制信號DI（選件）
|
0
|
無
|
|||||||||||||
|
2
|
外部控制輸入3點 (DI1、DI2、DI3)
|
||||||||||||||
|
通訊（選件）
|
0
|
無
|
|||||||||||||
|
5
|
RS485(Shimaden標準協議，MODBUS協議)
|
||||||||||||||
|
特記事項
|
0
|
無
|
|||||||||||||
|
9
|
有（請事先協商）
|
||||||||||||||
