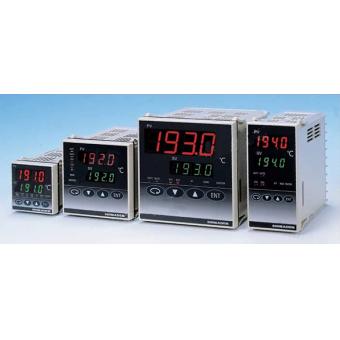

SR90系列是日本島電公司2002年的最新技術產品，它高度總結了SR60到SR70系列的應用經驗更突出高性能和高可靠的設計思想。具有自由輸入，顯示精度為0.3級，手動輸出，調節輸出限幅，雙設定值，雙調節輸出，模擬變送輸出，數 字通訊功能，前面板符合IP66級的防護標準。采用了島電的無超調專家PID算法，兩組獨立的PID參數，功能完善，而 性能價格比超過島電SR73A/SR74A系列。讓操作者更加醒目的是高亮度大字符顯示，精度為±0.3%FS+1字，采樣/顯示 周期每秒4次。
|
型號
代碼
|
超亮雙四位LED顯示,無超調專家PID算法,AT自整定,手/自動無擾動切換,調節輸出限幅,雙輸出,2組獨立的事件輸出,模擬變送輸出,鍵鎖定,雙設定,數字通訊等功能。采樣周期:250ms。前面板防護等級IP66。
|
|||||||||
|
SR92-
|
外形尺寸：高72×寬72×深110mm，面板開孔尺寸：68×68mm
|
|||||||||
|
輸入
類型
測量
范圍
|
8
|
熱電偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程見SR92輸入類型與測量范圍對照表
|
|||||||
|
鉑電阻: Pt100/JPt100
|
||||||||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC
|
||||||||||
|
4
|
電流（mA）:0～20mA,4～20mA DC
|
|||||||||
|
6
|
電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC
|
|||||||||
|
調節輸出1
|
Y-
|
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒
|
||||||||
|
I-
|
電流4～20mA DC，負載阻抗：600Ω最大
|
|||||||||
|
P-
|
固態繼電器（SSR）驅動，12±1.5V DC/30mA最大，比例周期：1～120秒
|
|||||||||
|
V-
|
電壓0～10V DC，負載電流：2mA最大
|
|||||||||
|
調節輸出2 (選件)
|
N-
|
無
|
||||||||
|
Y-
|
繼電器接點，接點：240V AC 2A/阻性，比例周期：1～120秒
|
|||||||||
|
I-
|
電流4～20mA DC，負載阻抗：600Ω最大
|
|||||||||
|
P-
|
固態繼電器（SSR）驅動，12V±1.5V DC/30mA最大，比例周期：1～120秒
|
|||||||||
|
V-
|
電壓0～10V DC，負載電流：2mA最大
|
|||||||||
|
電源
|
90-
|
100～240V AC±10%，50/60Hz
|
||||||||
|
08-
|
24V AC/DC±10%，50/60Hz
|
|||||||||
|
事件輸出/
加熱器斷線報警
（選件）
|
0
|
無
|
||||||||
|
1
|
EV1,EV2 接點容量：240V AC 1A/阻性
|
|||||||||
|
2
|
EV1 及30A加熱器斷線報警
|
加熱器斷線僅調節輸出(1)為Y型/P型輸出時可選
|
||||||||
|
3
|
EV1 及50A加熱器斷線報警
|
|||||||||
|
隔離模擬變送(選件)
|
0
|
無
|
||||||||
|
3
|
0～10mV DC, 輸出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC, 負載阻抗：300Ω最大
|
|||||||||
|
6
|
0～10V DC, 負載電流：2mA最大
|
|||||||||
|
數字通訊接口或雙設定值
（任選一種）
|
0
|
無
|
||||||||
|
5
|
RS485 （隔離型）
|
|||||||||
|
7
|
RS232C （隔離型）
|
|||||||||
|
8
|
雙設定 (范圍:-1999-5000),無電壓接點或OC門輸入
|
|||||||||
