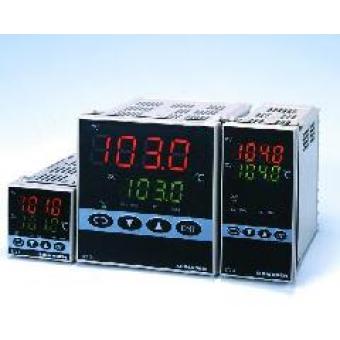

■SR1/3/4 是日本SHIMADEN（島電）公司2003年的最新技術產品，它總結了SR60到SR90系列調節器的應用經驗，更突出了實用、操作簡單、基本功能完善的設計思想。具有自由輸入，手動調節，輸出限幅等功能。重要的是采用了島電的專家PID算法，其中包括了SF超調抑制系數，合理選擇，可有效地避免系統的超調或欠調。
|
型號
代碼
|
雙四位超大LED數碼顯示,無超調專家PID算法,AT自整定,手/自動無擾動切換控制,調節輸出限幅,2組事件輸出,SF超調抑制系數,鍵鎖定等功能。采樣周期：500ms。前面板防護等級IP66。工作電壓范圍:100～240VAC 50/60Hz
|
||||
|
SR1-
|
外形尺寸：高48×寬48×深110mm，面板開孔尺寸：45×45mm
|
||||
|
SR3-
|
外形尺寸：高96×寬96×深110mm，面板開孔尺寸：92×92mm
|
||||
|
SR4-
|
外形尺寸：高96×寬48×深110mm，面板開孔尺寸：92×45mm
|
||||
|
輸入
類型
測量
范圍
|
8
|
熱電偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程見SR1/3/4
輸入類型與測量
范圍對照表
|
||
|
鉑電阻: Pt100/JPt100
|
|||||
|
電壓（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC
|
|||||
|
6
|
電壓（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC
|
||||
|
電流（mA）:0～20mA（選0～5V量程）；
4～20mA（選1～5V量程）。均需外配250Ω電阻
|
|||||
|
調節輸出
|
Y-
|
繼電器接點，容量：240V AC 2A/阻性，比例周期：1～120秒
|
|||
|
I-
|
電流4～20mA DC，負載阻抗：600Ω最大
|
||||
|
P-
|
固態繼電器（SSR）驅動，12±1.5V DC/ 最大30mA，比例周期：1～120秒
|
||||
|
V-
|
電壓0～10V DC，負載電流：2mA最大
|
||||
|
事件輸出
|
1
|
2組常開繼電器接點：EV1，EV2 容量：240V AC 1A/阻性
|
|||
