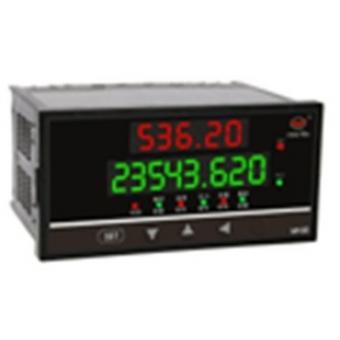

上潤智能流量積算控制儀商品描述：
智能流量積算控制儀 采用先進的微處理器進行智能控制，適用于各種液體、一般氣體、蒸汽、天然氣等的流量檢測與積算控制。采用查表法進行密度補償，能自動對過熱蒸汽、飽和蒸汽進行高精度的積算控制。內置多種流量積算公式，可適應各種流量測量場合。
具有多種信號輸入功能,可配接各種壓力/差壓及頻率式流量傳感器(如孔板、渦街、渦輪等),且只需通過儀表菜單的簡單選定,即可實現上述輸入信號之間的輕松切換,提高了儀表的通用性和可靠性。具有多種補償方式(如溫度補償、壓力補償、溫度補償+壓力補償?shù)?供選擇。
測量顯示范圍寬，可顯示整五位的瞬時流量值、溫度補償值、壓力補償值、流量、體積(或差壓/頻率)值等,以及整十三位的流量累積值(0～9,999,999,999,999),精確度高,累積值可精確到小數點的后三位(0.001)。還可通過內部參數的設定,使最大累積值達到99,999,999,999.99×100。帶有測量狀態標志顯示，可方便地測量對象進行觀察，輸出回路均采用光電隔離。
主要技術參數
|
特性
|
|
數學模型 ·參見儀表操作手冊
測量精度 ·測量顯示精度：±0.5%FS±1
·頻率轉換精度：±1脈沖(LMS)一般優于0.2%
顯示方式 ·高亮度LED數碼顯示
·全中文大屏幕（帶背光）LCD(液晶)顯示
·發光二極管工作狀態顯示 ·當前日期及時間顯示
·五位(0～99999)瞬時流量值顯示
·11位(0～99,999,999,999)累積流量值顯示
·五位(0～99999)壓力補償值顯 ·五位（-19999～99999）溫度補償值顯示
·五位(0～99999)流量(或差壓/頻率)值顯示
控制方式 ·可選擇上限、下限或上上限、下下限控制,帶有常開/常閉輸出
控制設定值 ·控制設定值和回差值全量程內自由設定
定量控制 ·可選擇流量定量到控制，LED輸出指示
·選擇流量定量過程控制，LED輸出指示
補償方式 ·溫度、壓力、溫度+壓力自動補償
|
|
產品外形
|
外形：160×80×115mm
開孔尺寸：152×76mm
|
外形：160×80×115mm
開孔尺寸：152×76mm
|
外形：80×160×115mm
開孔尺寸：72×152mm
|
外形：96×96×115mm
開孔尺寸：92×92mm
|
| 型譜表 |
|
型 號
|
說 明
|
|
WP-
|
□□
|
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
-□□
|
-□
|
|
|
外形特征
|
L
|
|
|
|
|
|
|
|
|
|
|
|
雙屏數碼橫式顯示 |
|
LS
|
|
|
|
|
|
|
|
|
|
|
|
雙屏數碼豎式顯示 |
|
LC
|
|
|
|
|
|
|
|
|
|
|
|
大屏幕LCD液晶橫式顯示 |
|
LCS
|
|
|
|
|
|
|
|
|
|
|
|
大屏幕LCD液晶豎式顯示 |
|
外形尺寸
|
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm橫式 80×160豎式 |
|
9
|
|
|
|
|
|
|
|
|
|
|
96×96mm(無光柱顯示) |
|
控制作用
|
|
01
|
|
|
|
|
|
|
|
|
|
無補償 |
|
02
|
|
|
|
|
|
|
|
|
|
帶補償輸入 |
|
03
|
|
|
|
|
|
|
|
|
|
過熱蒸汽帶溫度、壓力補償 |
|
04
|
|
|
|
|
|
|
|
|
|
飽和蒸汽帶溫度、壓力補償 |
|
05
|
|
|
|
|
|
|
|
|
|
用戶特定曲線補償---查表法 |
|
通訊方式
|
|
0
|
|
|
|
|
|
|
|
|
無通訊輸出 |
|
2
|
|
|
|
|
|
|
|
|
RS-232C通訊方式 |
|
8
|
|
|
|
|
|
|
|
|
RS-485通訊接口 |
|
輸出方式
|
|
0
|
|
|
|
|
|
|
|
無輸出 |
|
1
|
|
|
|
|
|
|
|
繼電器控制或報警輸出 |
|
2
|
|
|
|
|
|
|
|
（4～20）mA輸出（對應補償后瞬時流量） |
|
3
|
|
|
|
|
|
|
|
恒流（0～10）mA輸出（對應補償后瞬時流量） |
|
4
|
|
|
|
|
|
|
|
恒壓（1～5）V輸出（對應補償后瞬時流量） |
|
5
|
|
|
|
|
|
|
|
恒壓（0～5）V輸出（對應補償后瞬時流量） |
|
6
|
|
|
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 |
|
7
|
|
|
|
|
|
|
|
SSR固態繼電器控制信號輸出 |
|
8
|
|
|
|
|
|
|
|
特殊規格變送輸出 |
|
輸入方式
|
|
□ |
|
|
|
|
|
|
流量、差壓或頻率(見輸入類型) |
| |
□ |
|
|
|
|
|
壓力補償輸入（見輸入類型） |
| |
□
|
|
|
|
|
溫度補償輸入（見輸入類型） |
|
第一報警
|
|
N
|
|
|
|
無控制/報警（可省略） |
|
H
|
|
|
|
第一報警為上限報警 |
|
L
|
|
|
|
第一報警為下限報警 |
|
B
|
|
|
|
流量定量到控制自動啟動 |
|
C
|
|
|
|
流量定量過程控制自動啟動 |
|
D
|
|
|
|
流量定量到控制自動清零 |
|
第二報警
|
|
N
|
|
|
無報警 |
|
H
|
|
|
第二報警為上限報警 |
|
L
|
|
|
第二報警為下限報警 |
|
B
|
|
|
流量定量到控制-手動啟動 |
|
C
|
|
|
流量定量過程控制-手動啟動 |
|
饋電輸出
|
|
P
|
|
單路DC 24V饋電輸出 |
|
2P
|
|
雙路DC 24V饋電輸出
|
|
供電方式
|
|
|
AC 220V供電(線性電源，可省略) |
|
T
|
AC 90～265V供電（開關電源） |
|
W
|
DC 24V供電 |
★注:1、外接啟動、停止、清零功能見隨機接線圖。
2、L802、L803、L804系列可通過設定儀表二級參數互相切換。測量飽和蒸汽時可只選擇壓力或溫度補償任意一種即可。
3、如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數或密度表格。
選型舉例：WP-L802-02-FAG-HL; WP-LS802-21-AAG-HL;
WP-LCS804-01-ANG-HL-P； WP-LC804-01-ANG-HL-P |
|
|
輸入類型 |
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
|
A
|
4mA ～20mA
|
-19999～99999d
|
O
|
脈沖-集電極開路
|
0～5KHz
|
本表所列為最大
量程，用戶可在
量程范圍內通過
修改儀表二級參
數確定量程范圍
|
|
B
|
0～10mA
|
-19999～99999d
|
E
|
熱電偶E型
|
0～1000℃
|
|
C
|
1V ～5V
|
-19999～99999d
|
K
|
熱電偶K型
|
0～1300℃
|
|
D
|
0～5V
|
-19999～99999d
|
R
|
用戶特定
|
-19999～99999d
|
|
F
|
脈沖
|
0～5KHz
|
N
|
無補償輸入
|
|
|
G
|
Pt100
|
-200～650℃
|
|
|
|
|
