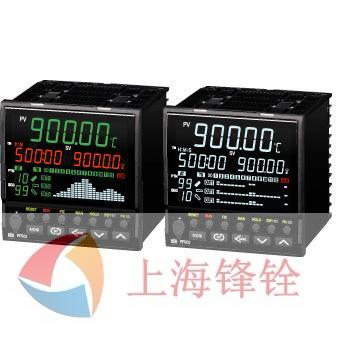

| 輸入 |
a) 溫度?電流?低電壓輸入組
1) 熱電偶：K, J, E, T, R, S, B, N, PLII, W5Re/W26Re, U, L, PR40-20
2) 鉑測溫電阻（3線式）：Pt100,JPt100
3) 直流電壓輸入（輸入阻抗1MΩ以上）
DC 0～1V, DC 0～100mV, DC 0～10mV, DC -100～+100mV, DC -10～+10mV, DC -1～+1V
b)高電壓輸入組（輸入阻抗1MΩ）
DC 0～5V, DC 1～5V, DC 0～10V, DC -5～+5V, DC -10～+10V
c)電流輸入組（輸入阻抗50Ω）
DC 4～20mA, DC 0～20mA
※ 通用輸入（組的切換用側面的小型開關）
|
| 取樣周期 |
0.1秒（可切換到0.05秒/0.25秒） |
| 測量精度 |
a) 熱電偶： K, J, T, E, PLII, U, L (注1)
-100℃以下： ±1.0℃
-100～500℃以下： ±0.5℃
500℃以上： ±(顯示值的0.1% )
熱電偶：N, R, S, W5Re/W26Re (注2)
0℃以下： ±2.0℃
0～1000℃： ±1.0℃
1000℃以上： ±(顯示值的0.1%)
熱電偶：PR40-20 (注2)
400℃以下： ±20℃
400℃～1000℃以下： ±10℃
1000℃以上： ±(顯示值的0.1% )
b) 熱電偶：B (注2)
400℃以下： ±70℃
400℃～1000℃以下： ±1.4℃
1000℃以上： ±(顯示值的0.1% )
c) 鉑測溫電阻
200℃以下： ±0.2℃
200℃以上： ±(顯示值的0.1% )
直流電壓?直流電流
±(量程0.1% )
(注1) 小于-100℃時精度不保證。
(注2) R, S, B, W5Re/W26Re, PR40-20的場合,小于400℃時精度無保證。
|
| 冷接點溫度補償誤差 |
±1.0℃ (環境溫度 5～40℃)
*環境溫度 在-10～+55℃時，±1.5℃以內
|
| 控制方式 |
a) 聰敏ⅡPID控制（正動作/逆動作可切換）
b) 聰敏ⅡPID加熱冷卻控制（風冷/水冷/冷卻線形增益型）
c) 聰敏ⅡPID位置比例控制 （正動作/逆動作可切換）
* a)～c)可切換
|
| 程序控制 |
時間精度 |
測量值的±0.01% 或輸入取樣時間兩者中較大的一方
|
| 程序存儲數 |
最多99個程式（可變）
|
| 段存儲數 |
最多1024段
※但一個程式最多99段以內
具有保持、步進、快進、倒退的功能
|
| 段時間 |
0小時0分～500小時0分 或 0分0秒～500分0秒
|
段重復
實行次數 |
1～9999次
※設定為1，段重復無效
|
段重復
實行次數 |
1～9999次
※設定為10000時，執行無限次
|
| 鏈接程式編號 |
0～99程式※設定為0時，無程式鏈接
|
| 程式終止輸出時間 |
0小時0分～500小時0分 或0分0秒～500分0秒
※設定為0時，表示繼續ON
|
時間信號
內存組編號 |
0～16
※設定為0，表示無分配
|
選擇輸出程序
程式編號 |
0～（128÷最大段數）
※設定為0，表示無分配
※最大段數•••程式數×在段數項設定的段數
|
| 程序開始動作 |
a)從任意設定值（歸”0”時的SV值）開始
b)從測量輸入值開始（時間固定）
c)從測量輸入值開始（時間縮短）
d)檢索到測量輸入值和程式的交點后開始
（開始時， HOLD狀態）
e）檢索到測量的輸入值和程式的交點后開始
（開始時，RUN狀態）
|
| 程序開始時的等待條件選擇 |
等待條件的內存編號：0～8
※設定為0表示無等待
＊可選擇通過等待區域的判斷進行解除、通過接點輸入(觸發)進行解除、通過超時進行解除解除進行解除
|
| <等待功能> |
a)等待區域上側
①溫度輸入：0～200℃、0.0～200.0℃或者0.00～200.00℃
②電壓電流輸入：輸入量程的0.0～20.0%
※設定為0表示等待功能為OFF
b)等待區域的下側
①溫度輸入：-200～0℃、-200.0～0.0℃或者-199.99～0.00℃
②電壓電流輸入：輸入量程的-20.0～0.0%
※設定為0表示等待功能為OFF
c)等候超時(如果超過了設定的時間，時間會無條件的重新開始)
0小時0分～500小時 0分、或0分0秒～500分0秒
※設定為0 表示該功能為OFF
|
| 程式終止輸出功能 |
＊程式重復、程式鏈接、總程式鏈接時，需要0.5秒的時間 ON
＊可在分配時選擇DO
※可選擇ON/OFF操作
※可選擇程式結束時的控制輸出/事件/傳送輸出的各自的“操作OFF/繼續”狀態、
位置比例控制時的開/關輸出動作。
|
| 時間信號輸出功能 |
＊設定開始和結束的段的時間的時間信號輸出和在每個段上管理ON/OFF的段信號輸出, 可任選其一。
a)時間信號
①點數：8點(TS1～TS8)
②輸出對象:最大12點(含繼電器輸出4點)、通過 DO?OUT2,3分配來指定
③時間信號內存組編號：16組
④存儲數：16組×16內存
⑤開始段：1～段數(段數最大值=99)
⑥開始時間：0小時0分～500小時0分 或0分0秒～500分0秒
⑦結束段：1～段數(段數最大值=99)(注意：開始段≦結束段)
⑧結束時間：0小時0分～500小時0分 或0分0秒～500分0秒
b)段信號
可在每段分別設定TS1～TS8 的ON/OFF
|
| 輸出程序功能 |
＊在每段輸出固定值功能
通過將其中的OUT1～3的選擇功能分配到輸出程序可使該功能有效
a)輸出程序程式數：1～(128÷最大段數)
※最大段數•••程式數×在段數項設定的段數(最大99)
b)設定項目： 輸出程序值1～3：各－5.0～＋105.0％(單獨設定)
|
| 其他功能 |
程式/段復制功能、標簽名稱設定功能(每個程式均有)
數據清除(初期設定)功能、程式/段剩余時間顯示功能
|

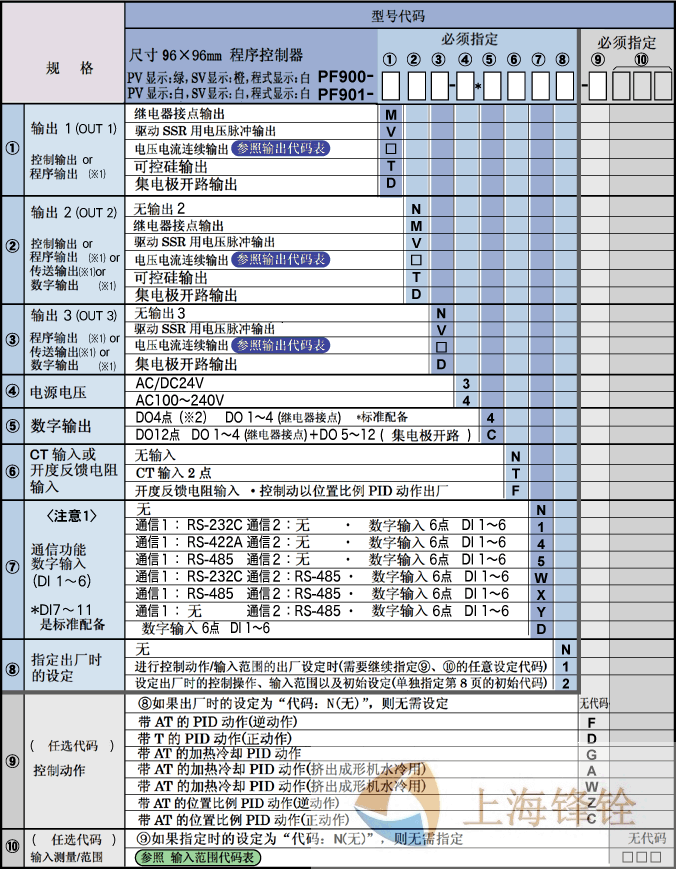

| 控制輸出 |
a)繼電器接點輸出 1a接點 額定：AC 250V 3A(電阻負載)
b) 驅動SSR用電壓脈沖輸出 DC 0/12V ，容許的負載電阻：600Ω以上(20mA以下)
但如果OUT2未使用，則OUT1可使用300Ω以上(40mA以下)
c)電流輸出DC 4～20mA, DC 0～20mA，容許的負載電阻：600Ω以下
d)電壓連續輸出DC 0～5V, DC 1～5V, DC 0～10V, DC 0～1V(僅限于OUT3)
容許負載電阻：1kΩ以上
e)SSR輸出(可控硅輸出) 額定電流：0.5A
f)集電極開路輸出(同步方式)負載電壓：DC30V以下、容許的負載電流：100mA
ON電壓：2V以下(最大負載電流時) |
| 通信(供選項) |
RS-485/RS-422A/RS-232C基準 *訂購時指定
(RKC標準協議，MODBUS協議 ＊可切換) |
| 控制器間的通信(供選項) |
通信內容：將目標值發送到從屬控制器、實現聯動的功能
RS-485基準 (MODBUS-RTU協議)
從屬最多連接數：4臺
|
| 專用通信(標準配備) |
前面板專用通信
(需另購?fù)ㄐ抛兯推鰿OM-K和專用電纜 W-BV-03-1500, 即 COM-K-3。需通信工具軟件，可在RKC網頁下載, 對應Windows XP系統和Windows 7系統)
|
| 標配功能 |
?PV偏差
?PV比率
?數字濾波器
?開平演算功能 演算式：PV=√(輸入值)×PV比率+PV偏差、屏蔽低端信號)
?事件(警報)功能：最大4點 (可分配到供選項的數字輸出)
?回路斷線警報功能
(注：聰敏ⅡPID加熱冷卻控制不能附加該功能?？煞峙涞焦┻x項的數字輸出)
?數字輸入：5點
?數字輸出：5點(OUT2，DO1～4)
|
| 供選項功能 |
?加熱器斷線警報功能 (注：電流輸出、電壓連續輸出的場合不能附加該功能。)
?模擬傳送輸出
?數字輸入：6點
?數字輸出：9點(OUT3,DO5～12)
|
