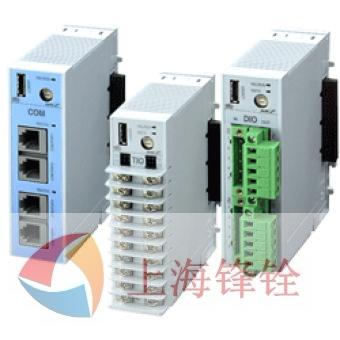

SRZ模塊型控制器[過程∕溫度控制器] 擁有 4通道道規格，寬30mm縱深85mm（插座型:76.9mm）高100mm的緊湊外形設計。并可實現以每個模塊為單位的分散安裝，節省空間和配線
提高多點溫度控制效率的自動升溫功能、可以把由預知外亂而引起的溫度控制的不穩定抑制到最小限度的 Nice-MEET 功能等功能強大充實。
?聰敏II PID控制（可自動演算(AT)）
?±0.2%的高精度*
?RS-485基準通信（RKC標準以及MODBUS）
溫度控制模塊Z-TI0主要規格：
| 輸入（通用輸入） | |||||||||||||||||||||||||||||||||||||||||||
| 輸入點數 | 2點或4點（輸入之間絕緣） | ||||||||||||||||||||||||||||||||||||||||||
| 輸入種類 |
a) 溫度、電流、低電壓輸入組
熱電偶 K, J, T, R, S, B, E, N, PL Ⅱ , W5Re/W26Re 信號源電阻的影響：約 0.125 m V/ Ω 測溫申阻 三線式）： Pt100, JPt100 容許輸入導線電阻：讀取值的 0.02%/ ΩW （每根線在 10Ω以內） 直流電壓輸入： DC 0 ～ 10mV, DC 0 ～ 100mV, DC 0 ～ 1V 輸入阻抗：： 1MΩ以上 直流電流輸入： DC 0 ～ 20mA, DC 4 ～ 20mA 輸入阻抗： 約 50Ω b) 高電壓輸入組 直流電壓輸入： DC 0 ～ 5V, DC 1 ～ 5V, DC 0 ～ 10 Ｖ 輸入阻抗： 約 1MΩ 通用輸入（切換組時需切換側面雙列直插式開關） |
||||||||||||||||||||||||||||||||||||||||||
| 輸入斷線時操作 |
|
||||||||||||||||||||||||||||||||||||||||||
| 取樣周期 | 0.25秒 | ||||||||||||||||||||||||||||||||||||||||||
| PV數字濾波器 | 0.1～100.0秒 （0.0秒時OFF） | ||||||||||||||||||||||||||||||||||||||||||
| PV偏差 | ± 輸入量程 | ||||||||||||||||||||||||||||||||||||||||||
| PV比率 | 0.500～1.500 | ||||||||||||||||||||||||||||||||||||||||||
| 開平方演算功能 （電壓∕電流輸入） |
演算式：PV= ? (輸入值×PV 比例＋PV偏差) |
||||||||||||||||||||||||||||||||||||||||||
| 性能（環境溫度：23±2℃、安裝角度±3℃時） | |||||||||||||||||||||||||||||||||||||||||||
| 輸入精度 |
|
||||||||||||||||||||||||||||||||||||||||||
| 密接安裝時冷接點溫度補償誤差 |
|
||||||||||||||||||||||||||||||||||||||||||
| 控制 | |||||||||||||||||||||||||||||||||||||||||||
| 控制方式 |
a) 進化ⅡPID控制 （正操作/反操作 ）
b) 進化ⅡPID加熱冷卻控制 （水冷） （僅對 CH1 和 CH3 有效） c) 進化ⅡPID加熱冷卻孔子 （ 空冷 ） （ 僅對 CH1 和 CH3 有效 ） d) 進化ⅡPID位置比例控制 （僅對 CH1 和 CH3 有效 ） 可在 a) ～ d) 切換 |
||||||||||||||||||||||||||||||||||||||||||
| 自動演算 | 標準搭載了適合各種控制的方式 | ||||||||||||||||||||||||||||||||||||||||||
| 起動演算 |
• 從 起動 時的溫度特性自動算出 PID 常數
a) 只在投入電源時執行 b) 只在設 定 變更時執行 c) 在投入電源、設定變更時執行 ※ 可在 a) ～ c) 三者間切換 ※ 可在 僅初次執行／常 時執行／無起動演算切換 注）位置比例 控制時無效 |
||||||||||||||||||||||||||||||||||||||||||
| 不平衡不沖擊 | 切換手動 → 自動時從手動輸出值控制開始 | ||||||||||||||||||||||||||||||||||||||||||
| 主要設定值 | a) 設定值（ SV ） : 和輸入范圍相同 b) 比例?。簻囟容斎?0 或 0.0 ～ 輸入量程 ( ℃ ) 直流電壓電流輸入 輸入量程的 0.0 ～ 1000.0 ％ * 設定為 0 時 、二位 動作 ( 加熱 / 冷卻 均可 ) 二位置動作時的動作間隙 上限 以及 下限 溫度輸入 :0 或 0.0 ～ 輸入量程 ( ℃ ) 電壓電流輸入 : 輸入量程的 0.0 ～ 100.0% c) 積分時間：0～3600秒或0.0～1999.9秒 (可切換) * 設定為0，積分時間OFF d) 微分時間：0～3600秒或0.0～1999.9秒 (可切換) * 設定為0，積分時間OFF e) 冷卻側 比例帯： 溫度輸入：1(0.1, 0.01)～輸入量程(℃) 直流電壓電流輸入：輸入量程的0.1～1000.0％ f) 冷卻側積分時間：0～3600秒或0.0～1999.9秒 (可切換) *設置為0，積分時間OFF g) 冷卻側微分時間：0～3600秒或0.0～1999.9秒 (可切換) *設置為0，積分時間OFF h) 不感帶／交疊 溫度輸入 ： - 量程 ～ + 量程 ( ℃ ) 直流電壓電流輸入：輸入量程的-100.0～+100.0％ i) 控制應答參數 ：０ ( 慢 ) 、 1( 中 ) 、 2( 快 ) （可在三種階段間切換） j) 設定變化率限幅 ： 0 ～ 量程 /( 單位時間 ) （ 上升∕下降個別設定 ） 單位時間 :1 ～ 3600 秒 ( 可設 定 ) （ 上升∕下降個別設定 ） k) 輸出限幅： -5.0 ～ 105.0 ％ ( 上/下限 個別設定 ) l) 冷卻側輸出限幅： -5.0 ～ 105.0 ％ ( 上/下限 個別設定 ) m) 輸出變化率限幅： 0.0 ～ 100.0 ％ / 秒 （上升∕下降個別設定 ） n) 冷卻側輸出變化率限幅： 0.0 ～ 100.0 ％/秒 （上升∕下降個別設定 ） o) 時間 比例周期 ： 0.1 ～ 100.0 秒 p) 冷卻側時間 比例周期 ： 0.1 ～ 100.0 秒 q) 手動復位 ： -100.0 ～ +100.0 ％ r) 停止時的輸出： -5.0 ～ 105.0 ％ （加熱∕冷卻個別設定 ） s) 選擇微分操作 ： 0 （測量值微分）、1（偏差微分） t) 微分增益：0.1～ 110.0 u) 加熱冷卻負脈沖抑制系數： 0.000～ 11.000 |
||||||||||||||||||||||||||||||||||||||||||
|
無開度反饋電阻 (FBR) 輸入方式
|
可控電機時間 : ： 5～ 11000 秒
累 計 輸出限幅： OFF ， 可控電機時間的 0.1～ 1200.0% 使用開度反饋電阻輸入時無效 開關輸出中間帶 ： 0.1～ 110.0%
|
||||||||||||||||||||||||||||||||||||||||||
| 多存儲區域 |
|
||||||||||||||||||||||||||||||||||||||||||
| 輸出 | |||||||||||||||||||||||||||||||||||||||||||
| 輸出點數 | 4點或2點 | ||||||||||||||||||||||||||||||||||||||||||
| 輸出種類 | a）繼電器接點輸出1a接點 額定：AC250V3A(負載電阻) b）電壓脈沖輸出 DC 0/12Ｖ 容許負載電阻：600Ω以上 c)直流電流輸出 DC 4～20mA, DC 0～20mA 容許負載電阻：600Ω未満 d)直流電壓輸出 DC 0～1V, DC 0～5V, DC 1～5V, DC 0～10V 容許負載電阻：1kΩ以上 e) 三端雙向可控硅輸出 AC 輸出 零交叉方式 容許負載電流： 0.5A f) 開路集電極輸出 同步方式。 容許負載電流 ： 100mA 注)電壓脈沖輸出、電流輸出、電 電壓輸出 與電源非絕緣 |
||||||||||||||||||||||||||||||||||||||||||
| 事項（警報）功能 | |||||||||||||||||||||||||||||||||||||||||||
| 事 項 設 定 數 | 每個通道可個別設定 4 個點 | ||||||||||||||||||||||||||||||||||||||||||
| 事 項 動作 選擇 |
• 上限∕下限偏差、上下限偏差、范圍內、上限∕下限輸入值、上限∕下限設定值、LBA.
注） LBA 只能指定事 項 4 上限∕下限操作輸出值、上限∕下限冷卻操作輸出值 通道 間 偏差上下限 ( 通道間范圍內偏差、升溫 完成 （只可在事項 3 配置） * 通道間偏差值 = 「輸入值」－「比較的通道輸入值」。 * 可指定待機 動作 、設定延遲時間、 聯鎖 指令 注）待機操作僅在輸入值、偏差以及操作輸出值選擇時有效 注）偏差時，遠程代碼以及設定變化率限幅 動 作中的待機 動作時無效 |
||||||||||||||||||||||||||||||||||||||||||
| 設置范圍 | a)輸入值∕設 定 值 設定范圍：與輸入范圍相同 動作間隙 ： 0～ 輸入量程 b)偏差 設定范圍 ：-輸入量程～+輸入量程 動作間隙 ：0～輸入量程 c)操作輸出值 -5.0～105.0% d)LBA警報 LBA時間：0～7200秒（0設定時OFF） LBD設置：0～輸入量程 |
||||||||||||||||||||||||||||||||||||||||||
| 輸出方式 | a)通信功能輸出 b）數字輸出輸入模塊Z-DIO型接口輸出 |
||||||||||||||||||||||||||||||||||||||||||
| 附加功能 | a)待機 監視時鐘 ∕再待機動作 （偏差∕范圍內∕輸入值均有效） 待機動作 功能在插入電源∕從 STOP 切換到 RUN 時待機動作可用 再待機動作功能在插入電源 • 從 STOP 切換到 RUN時 •設定變更時再待機動作可用 b)可在勵磁∕非勵磁間選擇。 c)延遲時間功能： 0～18000 秒 d)）可選擇有無 聯鎖 |
||||||||||||||||||||||||||||||||||||||||||
| 加熱器斷線警報功能 (HBA) | |||||||||||||||||||||||||||||||||||||||||||
| 輸入點數 | 4點或2點 | ||||||||||||||||||||||||||||||||||||||||||
| 輸入種類 | CTL-6P-N(30A用) CTL-12-S56-10L-N100A用) |
||||||||||||||||||||||||||||||||||||||||||
| 加熱器電流測量精度 | 輸入值的±5%或±2A （ 中較大的一方） | ||||||||||||||||||||||||||||||||||||||||||
| HBA 延遲回?cái)?shù)設定 | 0～255回 | ||||||||||||||||||||||||||||||||||||||||||
| 回路斷線警報功能 （LBA） 注）加熱∕冷卻控制時不可用 | |||||||||||||||||||||||||||||||||||||||||||
| 參照事項（警報）功能 | |||||||||||||||||||||||||||||||||||||||||||
| 通信功能 | |||||||||||||||||||||||||||||||||||||||||||
| RKC標準通信 | |||||||||||||||||||||||||||||||||||||||||||
| 通信方式 | 遵循 RS-485 起止同步式 ( 2 線式 半雙工多分支接續 ) | ||||||||||||||||||||||||||||||||||||||||||
| 通信速度 | 4800bps, 9600bps, 19200bps, 38400bps | ||||||||||||||||||||||||||||||||||||||||||
| 數據形式 | 起始位：1 數據位：7或8 奇偶位：奇數、偶數或無 停止位：1或2 |
||||||||||||||||||||||||||||||||||||||||||
| 協議 | ANSI X3.28 子分類 2.5 、遵循 B1 | ||||||||||||||||||||||||||||||||||||||||||
| 最多接續數 | 16 臺 從屬地址設 定 范圍 1～16 （旋轉 SW+1 設 定 ） | ||||||||||||||||||||||||||||||||||||||||||
| 間隔時間 | 0～250毫秒 | ||||||||||||||||||||||||||||||||||||||||||
| MODBUS通信 | |||||||||||||||||||||||||||||||||||||||||||
| 通信方式 | 遵循 RS-485 起止同步式 ( 2 線式 半雙工多分支接續 ) | ||||||||||||||||||||||||||||||||||||||||||
| 通信速度 | 4800bps, 9600bps, 19200bps, 38400bps | ||||||||||||||||||||||||||||||||||||||||||
| 數據形式 | 起始位1，數據位8，沒有校驗位， 奇偶位 ： 無 、停止位1 | ||||||||||||||||||||||||||||||||||||||||||
| 協議 | MODBUS-RTU | ||||||||||||||||||||||||||||||||||||||||||
| 最多連接臺數 | 16臺 從屬地址設置范圍1～16（旋轉SW+1設置） | ||||||||||||||||||||||||||||||||||||||||||
| 間隔時間 | 0～250毫秒 | ||||||||||||||||||||||||||||||||||||||||||
| MAPAN通信 注）MAPAN通信僅限于Z-COM模塊型連接或Z-TIO-C,Z-TIO-D模塊型連接 |
|||||||||||||||||||||||||||||||||||||||||||
| 對應 PLC | 三菱電機產 MELSEC 系列 | ||||||||||||||||||||||||||||||||||||||||||
| 通信方式 | 遵循 RS-485 起止同步式 ( 2 線式 半雙工多分支接續 ) | ||||||||||||||||||||||||||||||||||||||||||
| 通信速度 | 4800bps, 9600bps, 19200bps, 38400bps | ||||||||||||||||||||||||||||||||||||||||||
| 數據形式 | 起始位：1 數據位：7或8 奇偶位 ：奇數、偶數或 無 停止位：1或2 |
||||||||||||||||||||||||||||||||||||||||||
| 協議 | 三菱電機生產MELSEC系列專用協議 | ||||||||||||||||||||||||||||||||||||||||||
| 最多接續數 | 16臺（Z-TIO-C或Z-TIO-D） | ||||||||||||||||||||||||||||||||||||||||||
| SV選擇功能 （遠程SV、比率設設定 級聯控制） | |||||||||||||||||||||||||||||||||||||||||||
|
遠程SV功能模式
• （被指定為主通道的通道輸入(PV)作為ＳＶ工作） • 比率設定功能模式 • 〈被指定為主通道的通道設定值(SV)作為ＳＶ工作 • 級聯 控制功能模式 • 〈被指定為主通道的通道輸出 (MV) 作為設置值（ SV ）〉 • 級聯控制功能2模式（相當于 SR Mini CIO 模塊） • 〈被指定為主通道的通道輸出 (MV) 與被 設定的本地ＳＶ的 和作為ＳＶ工作 〉 • 注） SV 選擇功能在連結的模塊內起作用 |
|||||||||||||||||||||||||||||||||||||||||||
| 輸出分配功能 | |||||||||||||||||||||||||||||||||||||||||||
| ※ 〈把在主通道選擇的通道控制輸出値施加以比例或偏差、然后分配在Z-DIO/TIO模塊輸出功能 注）輸出分配功能在連結起來的模塊內工作。 |
|||||||||||||||||||||||||||||||||||||||||||
| Nice-MEET功能 | |||||||||||||||||||||||||||||||||||||||||||
| 〈抑制過上沖或下沖的功能〉 | |||||||||||||||||||||||||||||||||||||||||||
| 自動升溫功能 | |||||||||||||||||||||||||||||||||||||||||||
| 〈控制指定組內全部通道均衡升溫的功能〉 注）自動升溫功能在與其連結的模塊內起作用。 |
|||||||||||||||||||||||||||||||||||||||||||
| 抑制高峰電流功能 ※ 只用在時間比例輸出時有效 | |||||||||||||||||||||||||||||||||||||||||||
| 〈限制輸出同時ON的通道數的功能〉〉 注）抑制高峰電流功能需僅在同一個模塊內起作用 |
|||||||||||||||||||||||||||||||||||||||||||
| 聯動運行功能 | |||||||||||||||||||||||||||||||||||||||||||
| 〈監視其他通道的運行狀態、各種模式、存儲區域編號，使其聯動運行的功能〉 | |||||||||||||||||||||||||||||||||||||||||||
| 一般規格 | |||||||||||||||||||||||||||||||||||||||||||
| 停電時的影響 | ※ 4msec未満，無影響 4msec以上，可在STOP啟動，熱啟動∕冷啟動間選擇 |
||||||||||||||||||||||||||||||||||||||||||
| 存儲備份 |
• 非易失性存儲器 (FRAM) 的數據備份
改寫回?cái)?shù)：10億回以上、數據記憶保持時間：約10年 |
||||||||||||||||||||||||||||||||||||||||||
| 電源電壓 | 直流電壓 DC21.6～26.4V [包含電壓電源變動] 額定值 DC 24V | ||||||||||||||||||||||||||||||||||||||||||
| 消耗功率 | 最大140mA （DC24V） 突入電流10A未満 ﹡最大負載時 | ||||||||||||||||||||||||||||||||||||||||||
| 絕緣電阻 | 測量端子和接地間：DC 500V 20MΩ以上 電源端子和接地間 DC 500V 20MΩ以上 電源端子和測量端子間DC 500V 20MΩ以上 |
||||||||||||||||||||||||||||||||||||||||||
| 耐電壓 | ※ 測量端子和接地間 ：AC 750V 電源端子和接地間：AC 750V 電源端子和測量端子間：AC 750V |
||||||||||||||||||||||||||||||||||||||||||
| 容許周圍溫度 | -10～+50℃ | ||||||||||||||||||||||||||||||||||||||||||
| 容許周圍濕度 | 5～95%RH ※絕對濕度：MAX.W.C 29.3g/m3 dry air at 101.3kPa | ||||||||||||||||||||||||||||||||||||||||||
| 質量 |
|
||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 | |||||||||||||||||||||||||||||||||||||||||||
