產品特點：

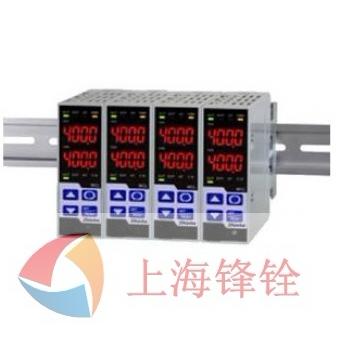

1.軌道安裝的緊湊型調節儀；在30mm★85mm★108mm（包括機座）的空間內整合了2個調節單元；
2.節能型設計。能自動控制顯示器亮度，而且顯示器具有OFF功能；
3.每個通道的I/0可獨立選擇；
4.產品的規格可由用戶定義；
•雙通道調節儀規格
•控制器+定時器規格
•利用程序組合功能定義的規格
（1）差輸入、加輸入
（2）加熱、冷卻控制（CH2為冷卻控制）
（3）變送輸出（CH2的電流輸出為變送輸出）
（4）級聯控制（串級控制）
（5）外部模擬設定信號輸入
（6）1路輸入，2路輸出
5.輸入采樣周期（25ms，125ms，250ms）
6.可用USB數據線直接連接PC。
選型表：
|
WCL - 1 3 A- □ □ / □ □ □, □ □ □ □
|
||||||||||||
|
控制動作
|
3
|
|
PID
|
|||||||||
|
報警輸出
|
A
|
|
報警輸出*1
|
|||||||||
|
CH1控制輸出
|
R
|
|
繼電器接點：1a
|
|||||||||
|
S
|
|
無觸點電壓（驅動SSR）：12V DC±15%
|
||||||||||
|
A
|
|
DC電流：4～20mA DC
|
||||||||||
|
CH2控制輸出
|
R
|
|
繼電器接點：1a[或定時規格*2]
|
|||||||||
|
S
|
|
無觸點電壓（驅動SSR）：12V DC±15%
|
||||||||||
|
A
|
|
DC電流：4～20mA DC
|
||||||||||
|
CH1輸入
|
M
|
|
多種輸入方式*3
|
|||||||||
|
I
|
|
紅外線熱偶*4
|
||||||||||
|
CH2輸入
|
M
|
|
多種輸入方式*3
|
|||||||||
|
I
|
|
紅外線熱偶*4
|
||||||||||
|
P
|
|
電位計
|
||||||||||
|
T
|
|
定時器規格*2
|
||||||||||
|
電源電壓
|
|
100-240V AC（標準）
|
||||||||||
|
1
|
|
24V AC/DC*5
|
||||||||||
|
特選功能
|
W(20A)
|
單相
|
20A
|
加熱器斷線報警
|
||||||||
|
W(100A)
|
100A
|
|||||||||||
|
W3(20A)
|
3相
|
20A
|
||||||||||
|
W3(100A)
|
100A
|
|||||||||||
|
A0
|
溫度報警，回路異常報警
|
|||||||||||
|
AW(20A)
|
溫度報警，回路異常報警，加熱器斷線報警（20A）
|
|||||||||||
|
AW(100A)
|
溫度報警，回路異常報警，加熱器斷線報警（100A）
|
|||||||||||
|
C5
|
RS-485
|
串行通信
|
||||||||||
*1報警方式（9種和無報警動作）可用鍵操作選擇；
*2如果CH2輸入指定為定時器規格輸入，則CH2輸出為定時器規格輸出；
*3熱電偶（10種），RTD（2種），DC電流（2種），和DC電壓（4種）可用鍵操作選擇；對直流電流輸入，需在輸入端并50Ω電阻；
*4 8種紅外線熱偶輸入可用鍵操作選擇；
*5 100～240V AC電源電壓是標準規格；定制24V AC/DC電源電壓時，代碼后加注“1”。
