適于有限空間安裝的縱型電磁鎖定安全門開關

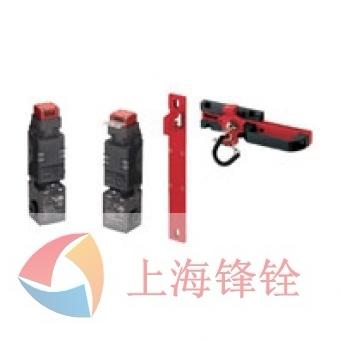

電磁鎖定安全門開關D4GL
可以選擇操作鑰匙的插入方向。
配備電磁鎖定或解鎖機構的薄型安全門開關。
備有多接點結構型內置開關。
鑰匙鎖定力：1000N以上。
可用于一般負載或微小負載。
產品陣容中新增M20導管尺寸型號。
多種金屬頭部可選。
滑動鑰匙D4GL-SK10-LK□
D4GL縱型電磁開關和安全門開關能夠很容易安裝到40 × 40mm鋁框上。
開關為樹脂型，適合輕量門。
訂購未在該表中列出的型號時，請與歐姆龍代表處聯系。
| 頭部 材質 |
釋放鑰匙 類型 |
線圈電壓/ 指示燈 |
鎖定/ 釋放方式 |
接點結構(門開合檢測開關+ 鎖定監控開關接點)(慢動型) 強制斷開NC接點認證 |
導管尺寸 | 型號 |
|---|---|---|---|---|---|---|
| 塑料 | 標準型 (樹脂) |
螺線管：DC24V 橙色/綠色LED： DC24V |
機械鎖定 電磁釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4GL-1AFA-A |
| G1/2 | D4GL-2AFA-A * | |||||
| M20 | D4GL-4AFA-A | |||||
| 1NC/1NO+2NC | Pg13.5 | D4GL-1BFA-A | ||||
| G1/2 | D4GL-2BFA-A | |||||
| M20 | D4GL-4BFA-A | |||||
| 2NC+1NC/1NO | Pg13.5 | D4GL-1CFA-A | ||||
| G1/2 | D4GL-2CFA-A | |||||
| M20 | D4GL-4CFA-A | |||||
| 2NC+2NC | Pg13.5 | D4GL-1DFA-A | ||||
| G1/2 | D4GL-2DFA-A * | |||||
| M20 | D4GL-4DFA-A | |||||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4GL-1EFA-A | ||||
| G1/2 | D4GL-2EFA-A | |||||
| M20 | D4GL-4EFA-A | |||||
| 2NC/1NO+2NC | Pg13.5 | D4GL-1FFA-A | ||||
| G1/2 | D4GL-2FFA-A * | |||||
| M20 | D4GL-4FFA-A | |||||
| 3NC+1NC/1NO | Pg13.5 | D4GL-1GFA-A | ||||
| G1/2 | D4GL-2GFA-A | |||||
| M20 | D4GL-4GFA-A | |||||
| 3NC+2NC | Pg13.5 | D4GL-1HFA-A | ||||
| G1/2 | D4GL-2HFA-A * | |||||
| M20 | D4GL-4HFA-A | |||||
| 電磁鎖定 機械釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4GL-1AFG-A | |||
| G1/2 | D4GL-2AFG-A * | |||||
| M20 | D4GL-4AFG-A | |||||
| 1NC/1NO+2NC | Pg13.5 | D4GL-1BFG-A | ||||
| G1/2 | D4GL-2BFG-A | |||||
| M20 | D4GL-4BFG-A | |||||
| 2NC+1NC/1NO | Pg13.5 | D4GL-1CFG-A | ||||
| G1/2 | D4GL-2CFG-A | |||||
| M20 | D4GL-4CFG-A | |||||
| 2NC+2NC | Pg13.5 | D4GL-1DFG-A | ||||
| G1/2 | D4GL-2DFG-A * | |||||
| M20 | D4GL-4DFG-A | |||||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4GL-1EFG-A | ||||
| G1/2 | D4GL-2EFG-A | |||||
| M20 | D4GL-4EFG-A | |||||
| 2NC/1NO+2NC | Pg13.5 | D4GL-1FFG-A | ||||
| G1/2 | D4GL-2FFG-A * | |||||
| M20 | D4GL- |
