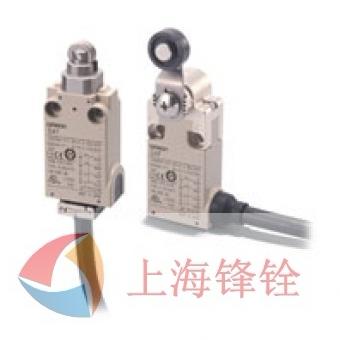

世界上最小的強制斷開構造開關（4接點結構型）。
高靈敏度安全限位開關。
2接點/4接點型內置開關可供選擇。
防護等級：IP67
符合EN115, EN81-1和EN81-2標準。
（僅限慢動型機型）
認證標準：UL、EN(TÜV)及CCC
| 保護等級 *1 | IP67(EN60947-5-1) | |
|---|---|---|
| 壽命 *2 | 機械 | 10,000,000次以上 |
| 電氣 | 1,000,000次以上(DC24V 4mA電阻負載， 4回路) 150,000次以上(AC125V 1A電阻負載， 2回路/DC24V 4mA電阻負載， 2回路) *3 |
|
| 操作速度 | mm/s～0.5m/s | |
| 操作頻率 | 機械 | 120次/min |
| 電氣 | 30次/min | |
| 接點電阻 *5 | 300mΩ以下(帶1m電纜)， 500mΩ以下(配備3m電纜)， 700mΩ以下(帶5m電纜) | |
| 最小適用負載 *4 | DC24V 4mA電阻負載， 4回路(N標準參考值) | |
| 額定絕緣電壓(Ui) | 250V | |
| 額定頻率 | 50/60Hz | |
| 防觸電保護等級 | Class I (帶地線) | |
| 污染度(使用環境) | 3(EN60947-5-1) | |
| 耐浪涌電壓 (EN60947-5-1) |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與地線間 | 4kV | |
| 絕緣電阻 | 同極端子間、異極端子間、帶電金屬部與地線間、各端子與不帶電金屬部間： 100MΩ以上(DC500V) | |
| 接點間隔 | 2 × 2mm以上 | |
| 耐振動 | 誤動作 | 10～55Hz， 0.75mm單振幅 |
| 耐沖擊 | 耐久 | 1000m/s2 以上 |
| 誤動作 | 300m/s2以上 | |
| 條件短路電流 | 100A(EN60947-5-1) | |
| 額定開放熱電流(Ith) | 2.5A(EN60947-5-1) | |
| 使用環境溫度 | -30～70°C (無結冰) | |
| 使用環境濕度 | 95%以下 | |
| 電纜 | UL2464 No. 22 AWG， 成品外徑： 8.3mm | |
| 質量 | 約190g (D4F-102-1R， 帶1m電纜) 約220g (D4F-120-1R， 帶1m電纜) |
|
注1.上述值為初始值。
2.一旦接點用于常規負載的開關，則不能用于更小的負載。因?yàn)榻狱c(diǎn)表面可能因變得粗燥而導致接觸可靠性降低。
*1.上述保護結構為根據EN60947-5-1中規定的最佳測試法得出。請務必在實際運行環境和條件下事先確認密封性能。
*2.耐久性的計算條件為：環境溫度5～35°C、環境濕度40%～70%。有關其他工作環境的詳情，請聯系歐姆龍代表處。
*3.請勿在多個回路上施加AC125V 1A。
*4.這個值會因?yàn)殚_(kāi)關頻率、環境條件、可靠性等級等因素的影響而不同。請?jiān)趹?yīng)用前使用實際負載確認運轉是否正常。
*5.接點電阻的測量條件為：DC5～8V 0.1A， 采用電壓下降法。
