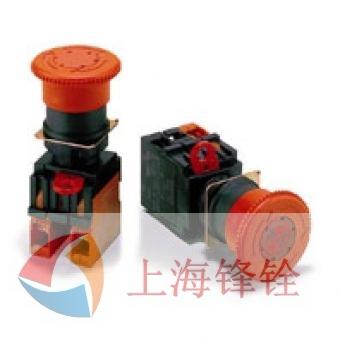

> 智能數顯儀表 > PID調節儀/調節器 > 安全門開關 > 緊急停止開關 > OMRON歐姆龍 A22E緊急停止開關（φ22/φ25）
接點熔接時強制斷開動作裝置打開電路。
安全鎖定裝置放置操作錯誤。
用擺桿輕松安裝和拆卸開關模塊。
連續安裝三個開關單元以提高接線效率（使用不帶燈的開關單位時,可以為多個接點安裝這三個單元）。
開關單元上標配觸電防止結構。
使用圓形或叉型壓接端子安裝。
IP65耐油型(不帶燈型號) /IP65(帶燈型號)
鎖定面板作為標配提供,以確?？刂葡浜烷_(kāi)關不容易分離。
| 額定通電電流(A) | 額定電壓(V) | 額定電流(A) | |||
|---|---|---|---|---|---|
| AC15(感性負載) | AC12(電阻負載) | DC13 (感性 負載) |
DC12 (電阻 負載) |
||
| 10 | AC24V | 10 | 10 | --- | --- |
| AC110V | 5 | 10 | |||
| AC220V | 3 | 6 | |||
| AC380V | 2 | 3 | |||
| AC440V | 1 | 2 | |||
| DC24V | --- | --- | 1.5 | 10 | |
| DC110V | 0.5 | 2 | |||
| DC220V | 0.2 | 0.6 | |||
| DC380V | 0.1 | 0.2 | |||
注1. 額定電流值是根據測試條件決定的。上述額定規格是通過在以下條件下進 行測試而得到的。
(1) 環境溫度： 20°±2°C
(2) 環境濕度： 65±5%
(3) 操作頻率： 20次/分
2. 最小適用負載： DC5V 10mA
| 額定電壓 | 額定電流 | 操作電壓 |
|---|---|---|
| 6 VAC/VDC | 8 mA | 6 VAC/VDC±5% |
| 12 VAC/VDC | 12 VAC/VDC±5% | |
| 24 VAC/VDC | 24 VAC/VDC±5% |
| 類型 | 緊急停止開關 | ||
|---|---|---|---|
| 項目 | 不帶燈型號：A22E | 帶燈型號： A22EL | |
| 容許操作范圍 | 機械 | 30次/分*3 | |
| 電器 | 30次/分*3 | ||
| 絕緣電阻 | 100MΩ以上(DC500V) | ||
| 耐電壓 | 同極端子間 | AC2500V， 50/60Hz， 1min | |
| 各端子與地面間 | AC2500V， 50/60Hz， 1min | ||
| 耐振動*2 | 10～55Hz， 1.5mm雙振幅(1ms內) | ||
| 耐沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作*2 | 250m/s2以下 | ||
| 耐久性 | 機械 | 300,000次以上*3 | |
| 電氣 | 300,000次以上*3 | ||
| 使用環境溫度*1 | -20～70°C | -20～55°C | |
| 使用環境濕度 | 35%～85% | ||
| 保存環境溫度 | -40～70°C | ||
| 防護等級 | IP65 (耐油) *4 | IP65*4 | |
| 觸電保護等級 | Class II | ||
| PTI(追蹤特性) | 175 | ||
| 污染等級 | 3(EN60947-5-1) | ||
*1. 無結冰或結露
*2. 1ms內誤動作
*3. 設置和重設一次會被當做一次操作。
*4. 面板正面的保護結構。
