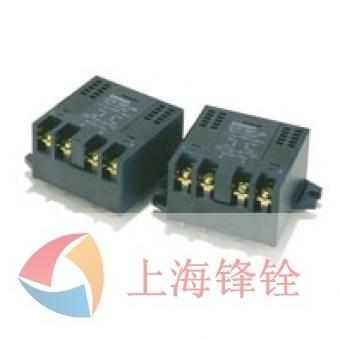

斷路能力高達DC110V、30A、 L/R＝40ms的高級功率繼電器
擁有斷路DC110V 30A （短時間額定）的主接點 (2a)。
內置用于反饋的輔助接點 (1a、1b)。
各端子采用適合PCB安裝方式的PCB端子。
主接點端子為螺釘配線/PCB板配線共用型。
通過高度精密設計，形成小巧扁平形狀。
采用通過UL94V-0認證合格的阻燃絕緣材料。
| 接點構成 | 主接點：2a 輔助接點：1a、1b | |
|---|---|---|
| 分類 | 型號 | 額定電壓 (V) |
| 標準型 | G7X-4BP-JD | DC 12 |
| DC 24 | ||
| DC 48 | ||
| DC 100/110 | ||
| 項目 | 額定電流 (mA) |
線圈電阻(Ω) | 動作電壓 (V) | 復位電壓 (V) | 最大 容許 電壓 (V) |
消耗 功率 (W) |
|
|---|---|---|---|---|---|---|---|
| DC | 12 | 125 | 96 | 80%以下 | 10%以上 | 110% | 約1.5 |
| 24 | 62.5 | 384 | |||||
| 48 | 31.3 | 1.536 | |||||
| 100/110 | 14.3/15.7 | 7,000 | |||||
注1. 額定電流、線圈電阻的值是指，線圈溫度為＋23℃時的值，公差為±15％。 2. 動作特性是指，線圈溫度為＋23℃時的值。 3. 最大許容電壓指的是在環境溫度為＋23℃時繼電器線圈操作電源的電壓容 許變化范圍內的最大值。不是連續容許。
| 分類 | 主接點 | 輔助接點 | ||
|---|---|---|---|---|
| 負載 | 電阻負載 | 感性負載(L/R＝7ms) | 電阻負載 | 感性負載(cosφ＝0.4、 L/R＝7ms) |
| 接觸構造 | 單 | |||
| 接點材質 | Ag | 鍍金+銀 | ||
| 額定負載 | 110V5A | ―― | AC220V 1A DC110V 0.3A |
AC220V 0.5ADC110V 0.1A |
| 額定通電電流 | 5A | 2A | ||
| 接點電壓的最大值 | DC250V | AC250V、DC250V | ||
| 接點電流的最大值 | DC30A ( ON 0.5s時 OFF 15s時)* |
AC1A DC0.3A | AC0.5A DC0.1A |
|
| 開關容量最大值(參考值) | DC3，300W | AC220VADC33W | AC110VADC11W | |
* 短時間額定。超越30A時，請向銷售人員咨詢。
| 接觸電阻*1 | 50mΩ以下 | |
|---|---|---|
| 動作時間*2 | 30ms以下 | |
| 復位時間*2 | 30ms以下 | |
| 最大開關頻率 | 機械 | 1,800次/h |
| 額定負載 | 1,800次/h | |
| 絕緣電阻*3 | 100MΩ以上 | |
| 耐電壓 | 線圈和接點間 | AC2,000V 50/60Hz 1min |
| 同極接點間 | AC1,500V 50/60Hz 1min(主接點) AC750V 50/60Hz 1min(輔助接點) | |
| 異極接點間 | AC2,000V 50/60Hz 1min | |
| 耐沖擊電壓 | 線圈和接點之間：4.5kV *4 | |
| 振動 | 耐久 | 10～55～10Hz 單振幅0.375mm(雙振幅0.75mm) |
| 誤動作 | 勵磁：10～16.7～10Hz 單振幅0.75mm(雙振幅1.5mm) 無勵磁：10～16.7～10Hz 單振幅0.75mm(雙振幅1.5mm) | |
| 沖擊 | 耐久 | 300m/s2 |
| 誤動作 | 勵磁：50m/s2 無勵磁：30m/s2 | |
| 耐久性 | 機械 | 100萬次以上(開關頻率1,800次/h) |
| 電氣 *5 | 10萬次以上 額定負載 開關頻率1,800次/h5,000次以上 DC110V 30A L/R＝40ms180次/h(ON0.5s、OFF15s) | |
| 故障率P水準(參考值*6) | DC5V 1mA(輔助接點) | |
| 使用環境溫度 | -25～+70℃(無結冰、結露) | |
| 使用環境濕度 | 5～85%RH | |
| 質量 | 約151g | |
注： 上述值為初始值。
*1. 測量條件：DC5V 1A電壓下降法。
*2. 測量條件：外加額定操作電壓時不包括接點跳動。 環境溫度條件：＋23℃
*3. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
*4. JEC-212-1981標準浪涌波形（1.2X50μs）。
*5. 環境溫度條件：＋23℃
*6. 此值為開關頻率60次/min時的值。
