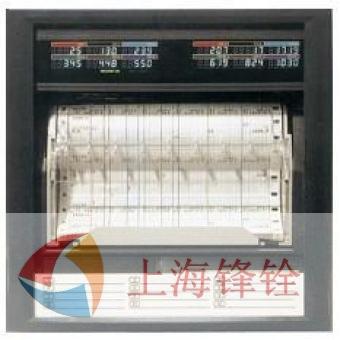

CHINO千野記錄儀AH3000的詳細介紹
AL3000是180mm的符合國際安全標準的記錄儀。具有多點同時數字顯示、報警顯示、打印等豐富的功能。
SH同樣為180mm記錄儀，具備模擬記錄儀操作簡單的特點，保持了與輸入種類，測定輸入對應的刻度板，對測定值的位置一目了然，還能進行數字顯示。
|
AH3000 |
|
SH |
|
|
12點數據同時顯示 直流電壓、熱電偶、熱電阻多量程 具備數據采集用軟件（KIDS） |
超薄形、輕量化,深度僅195mm（打點式1筆式） 脫卸式接線端子 外部驅動、報警輸出、時間軸同步等豐富的選件功能 |
||
|
記錄點數 |
顯示部規格 |
|
||
|
多點逐次顯示 |
多點同時顯示* |
|
||
|
6點 |
AH3760-NOO |
AH3765-NOO |
|
|
|
12點 |
AH3720-NOO |
AH3725-NOO |
|
|
|
24點 |
AH3740-NOO |
AH3745-NOO |
|
|
|
|
||||
|
通信接口是選件（RS-422A、RS232C、RS485內指定1種） |
||||
|
|
||||
|
*多點顯示是6點輸入、12點輸入各點同時顯示。24點輸入時，分12點1個畫面切換顯示。 |
||||
|
||||
|
||||
|
|
||||
|
種類 |
記錄點數 |
量程 |
||
|
熱電偶．直流電壓 |
熱電阻．直流電壓5V |
|||
|
打點式 |
6點 |
SH560-NDN |
SH660-NDN |
|
|
12點 |
SH520-NDN |
SH620-NDN |
||
|
24點 |
SH540-NDN |
SH640-NDN |
||
|
筆式 |
1筆 |
SH1E00-NDN |
SH2E00-NDN |
|
|
2筆 |
SH1F10-NDN |
SH2F20-NDN |
||
|
3筆 |
SH1G11-NDN |
SH2G22-NDN |
||
|
通信接口是選件（RS-422A、RS-232C、RS485內指定1種） |
|||
|
|
|
|
|
|
筆式（2筆、3筆）的輸入信號各筆能分別指定。
|
|||
|
|
|
|
|
機種 |
AH3000 |
SH（打點式） |
|
|
測定 點數 |
6點、12點、24點 |
||
|
輸入 信號 |
多量程 |
根據標準刻度1覽選定 |
|
|
直流電壓：±13.8mV、±27.6mV、±69.0mV、±200.0mV、±500.0mV、±2V、±5V |
直流電壓：±7mV、±14mV、±25mV、±70mV、±5V |
||
|
直流電流：與外接的受信電阻對應 |
直流電流：與外接的受信電阻對應 |
||
|
熱電偶：K、E、J、T、R、S、B、N等 |
熱電偶：K、E、J、T、R、S、B、N等 |
||
|
熱電阻：Pt100、JPt100等 |
熱電阻：Pt100、JPt100等 |
||
|
精度 |
基準測定量程的±0.1%±1digit(直流電壓輸入) |
||
|
測定 周期 |
約5秒/6點、約10秒/12點、約20秒/24點 |
||
|
基準點補償精度 |
K、E、J、T、N等：±0.5℃以下 |
||
|
R、S等：±1.0℃以下 |
|||
|
斷偶 |
熱電偶、熱電阻輸入的斷線測定機能 |
（選件） |
|
|
打點 間隔 |
約5秒/點 |
約5秒/點（走紙速度6mm/h以上時） |
|
|
記錄 方式 |
模擬記錄、數字記錄：針打方式6色色帶 |
||
|
記錄色 |
模擬記錄：紅、黑、蘭、綠、茶、紫 |
||
|
折疊式 全幅200mm、全長20m、有效記錄幅面180mm |
|||
|
走紙 速度 |
1～1500mm/h任意設定 |
1～1500mm/h任意設定 |
|
|
定時數字記錄 |
在模擬記錄上進行時刻、通道號及測定值的數字記錄 |
在模擬記錄上進行時刻、通道號、測定值及單位的數字記錄 |
|
|
數據 打印 |
要求時中斷模擬記錄進行時刻及測定值數字記錄 |
要求時中斷模擬記錄進行時刻通道號、測定值及單位打印 |
|
|
報警 打印 |
報警發生時：在記錄紙右側打印時刻、通道號、報警種類、報警號 |
||
|
報警解除時：在記錄紙右側打印時刻、通道號、報警號（SH為選件） |
|||
|
差記錄 |
基準通道與測定值或基準值（設定值）之間差的記錄 |
- |
|
|
顯示 項目 |
多點逐次顯示（螢光顯示管）通道號、測定值（多點逐次顯示或一點連續、時刻、走紙速度） |
多點逐次、一點連續顯示、時刻顯示切換 |
|
|
多點同時顯示（LCD）測定值6/12通道同時顯示或時刻（年月日時分）、報警發生通道 |
|||
|
報警 種類 |
絕對值報警、差報警、變化率報警 |
選件 |
|
|
報警設定方式 |
各點個別設定、最大4報警點/通道 |
||
|
額定電源電壓 |
100～240V AC、50/60Hz（自由\電源） |
90-120V AC或者180-240V AC（指定）電源周期：50/60Hz（撥盤開關選擇） |
|
|
刻度 |
- |
最大6重刻度、最小分割150等分 |
|
|
功耗 |
最大45VA |
最大48VA |
|
|
使用溫度范圍 |
0～40℃ |
0～50℃ |
|
|
使用濕度范圍 |
20～80%RH |
||
|
重量 |
約8.5kg |
約7kg |
|
