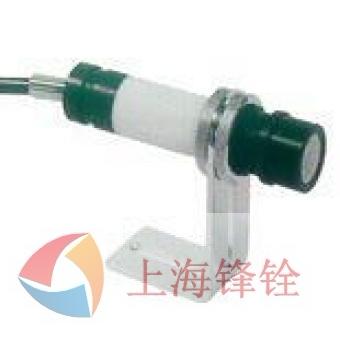

簡易補償形表面溫度測定傳感器是一種非接觸形的表面溫度測定用熱電偶,內部帶有對環境氣體與真正溫度之間差值的自動補償回路。它能測定旋轉的軋輥、移動的傳輸帶及塑料薄膜等的表面溫度
通過非接觸形式在一定距離內(1~~2mm)對從常溫到250℃或500℃的物體表面溫度加以測定
根據被測物表面的溫度及測定環境周邊溫度的變化,能自動進行測定溫度補償后再加以測定
應用了穩定度高的過濾薄膜,抗干擾力度強,可實現穩定的測定
不需要對被測物表面的溫度、表面狀態進行輻射率補償
溫度檢知元件用的是k熱電偶,可以不需要特殊的受信儀器。
機種一覽
名稱 | 型式 | 測定范圍 | 補償導線長度 | 概要 |
標準型 | C015-11 | 長溫~250℃ | 5m | 適用于測定環境干擾較少的,且測定距離在1~2mm的場合。 |
C015-21 | 長溫~250℃ | 10m | ||
C015-31 | 長溫~250℃ | 5m | ||
C015-41 | 長溫~250℃ | 10m | ||
帶滾輪 | C015-13 | 長溫~250℃ | 5m | 適用于測定距離有變動的表面溫度測定 |
C015-23 | 長溫~250℃ | 10m |
規格
元件 | K熱電偶偶絲 |
測定范圍 | 一般用:常溫~250℃ |
高溫用:常溫~500℃ | |
環境溫度 | 一般用:max. 100℃ |
高溫用:max. 230℃ | |
測定精度 | 測定范圍200℃ 5℃以內,必須是已得出測定范圍中的補償 數的情況下。 |
測定距離 | 1~2m 一定 |
響應性 | 約6秒(時定數) |
輸出信號 | K熱電偶電勢 |
輸出阻抗 | 15~22 |
輸出溫度化過濾器 | 0.07mm厚琥珀云母 |
連接導線 | 帶47mm耐熱滌綸導線或炭膠波覆導線5m(10m) |
