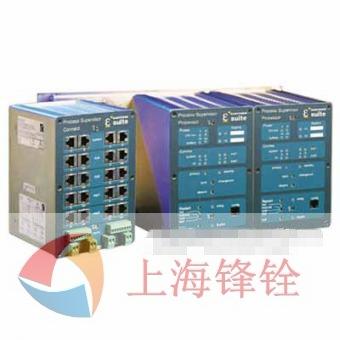

T940X策略引擎簡介：
T940X策略引擎是功能強大的可編程控制單元,用于運行復雜的連續和順序控制算法.基于成功的T103/T102/T100控制單元增強形式.適用于大規?？刂葡到y(tǒng)的DCS應用及FCS應用.
策略引擎冗余的處理器模件選項為工業控制提供更高的可靠性,同時,實時數據庫自動同步的冗余處理器模件的帶電更換方式切實保證工業過程控制的不間斷運行.
策略引擎同時支持通訊速率高達12Mbps的Profibus DPV1高速現場總線和Modbus RTU通訊,以實現真正的開放式I/O控制網絡.直接在控制系統控制級提供對于外來產品的集成應用。與具先進對等式通訊的ALIN控制網絡/ELIN控制網和開放式的I/O控制網絡構成完整的DCS控制系統.
Ÿ 現場總線控制系統的增強控制策略引擎
Ÿ 強有力的控制器,具有巨大的應用能力
Ÿ 冗余的處理器選擇－支持連續控制及順序控制的冗余應用
Ÿ 開放的I/O網絡
Ÿ 支持漢化的組態界面策略引擎
Ÿ 現場總線控制系統（FCS）應用
Ÿ 支持冗余處理器模件自動無擾動切換
Ÿ 廣泛的應用能力
Ÿ 支持處理器模件的帶電更換并自動初始化
Ÿ ALIN控制網絡提供對等式通訊和監控通訊
Ÿ 新型高速控制網ELIN(100Mbps)應用
Ÿ 開放式I/O網絡――同時支持高速現場總線Profibus
Ÿ DPV1(12Mbps)、 ELIN(100Mbps)、Modbus TCP/IP和Modbus RTU
Ÿ 冗余的現場總線Profibus或ELIN具備處理器冗余選擇
Ÿ 多種網絡支持用于與監控系統接口
Ÿ 支持包括看門狗在內的廣泛的故障監視和診斷
Ÿ 同一底座單元上兩處理器模件可以獨立運行各自的策略
規格說明：
策略引擎由以下三部分構成：T310 基座 T320 連接模件 T940X 處理器模件
物理規格：
尺寸:
基座： 402mm 長 x 180mm 高 x 24mm 深
連接模件： 120mm 長 x 180mm 高 x 126mm 深
處理器模件： 120mm 長 x 180 mm 高 x 186mm 深
基座固定孔距：382（水平） x 125（垂直）
重量:
基座（無模件時）2kg. 連接模件1.1kg. 處理器模件2.4kg
環境要求：
存儲環境溫度： -25 to +85℃
運行環境溫度： 0 to +50℃
濕度（存儲、運行）：5 to 95%RH (無凝露)
RFI EMC 輻射： BS EN50081-2 Generic standard (industrial)
EMC 抑制： BS EN50082-2 Generic standard (industrial)
安全規范： BS EN61010-1/A2:1993
機械振動： IEC1131-2 section 2.1.3(0.075mm 振幅、10 to 57 Hz;1g 57 to 150 Hz)
電源要求：
主電源：24V dc 正常值 (18 to 36Vdc) 50W/臺處理器模件，支持2路電源輸入，提供電源冗余接入?！ ?br />
外接掉電保護電池(選項):2.4 to 5Volt 電池。每臺處理器模件典型耗電=3.4mA/3.4V.
內置掉電保護電池：鎳氫充電電池，提供最小72小時掉電保護.
熔絲： 24V供電為3A、外接電池為0.5A。
