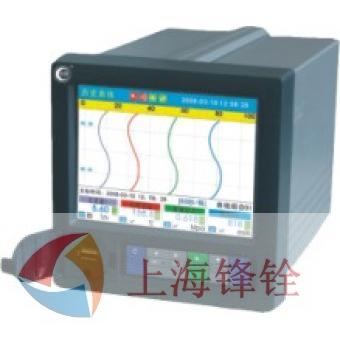

5.6英寸320*234 TFT高亮度彩色圖形液晶顯示，CCFL背光、畫面清晰、視角寬、屏幕亮度自由調節；畫面豐富、信息量大；高速、高性能微處理器；采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和報警；全隔離萬能輸入，可輸入多種信號，無需更換硬件,通過儀表組態即可；采用32M大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲72個小時至720天的數據；
準電腦化的軟硬件配置，靈活豐富的軟件組合，簡單便捷的操作界面，經濟可靠的運行環境，全鋁密封外殼及內部屏蔽板，HR-CSR無紙記錄儀將滿足各種監控場合的需求。
具有手動數據轉存功能，最大支持2G USB2.0接口存儲卡轉存歷史記錄。
技術指標
| 輸入信號 | 輸入回路 模 擬 量 數 字 量 |
1～16路 熱電偶：標準熱電偶B、S、K、E、J、T、R、N、WRe5-26、F1、F2等 電 阻：標準熱電阻Pt100、Cu50、Cu53、BA1、BA2 遠傳壓力電阻--0～350Ω等 電 流：0～10mA、4～20mA等輸入阻抗≤250Ω 電 壓：0～5V、1～5V、0～20mV、0～100mV等輸入阻抗≥1MΩ 頻 率：0～10KHz、矩形波、正弦波、三角波、低電平（0－1V）、高電平（4－24V） |
||||||||||||||||||||
| 輸出信號 |
模擬量輸出報警輸出
通訊輸出 打印輸出 饋電輸出 |
DC 4～20mA（負載電阻≤750Ω） 繼電器控制輸出帶回差，觸點：AC250V/3A；DC30V/3A（阻性負載） 12路可組態繼電器報警輸出 接口方式--標準串行雙向通訊接口：RS-485，RS-232等(采用標準開放的Modbus通訊協議) 波特率1200bps、2400bps、9600bps、19200bps、38400bps、57600bps 內部自由設定 接口方式--RS232串行口，可外接SP-40ASH微型打印機，支持手動、定時打印 DC24±1V，負載電流≤30mA |
||||||||||||||||||||
| 特 性 | 流量運算 測量精度 分辨率 測量范圍 內存容量 記錄間隔 記錄長度 |
蒸汽：根據IFC67公式計算蒸汽密度補償飽和蒸汽與過熱蒸汽的質量流量或熱流量； 一般氣體：溫度、壓力補償測量標準體積流量； 天然氣：溫度、壓力補償測量標準體積流量； 液體：溫度補償測量標準體積流量或質量流量； ±0.5%FS或±0.2%FS ±1字 -9999～19999字 32MB 1、2、5、10、15、30、60、120、240秒可選 3天（記錄間隔1秒）～720天（記錄間隔4分鐘）
|
||||||||||||||||||||
| 顯示方式 顯示內容 溫度補償 參數設定 保護方式 |
采用進口5.6英寸320*234TFT高亮度彩色圖形液晶顯示，CCFL背光 中文菜單 實時動態曲線 歷史曲線追憶 報警信息 數字 光柱 狀態 0～50℃數字式溫度自動補償 ·中文菜單提示 ·面板按鍵設定 ·設定值斷電后永久保存 ·設定值密碼鎖定 ·繼電器報警輸出 ·工作異常自動復位（Watch Dog） |
|||||||||||||||||||||
| 使用環境 | 環境溫度 相對濕度 供電電源 |
0～50℃ ≤85%RH ·避免強腐蝕氣體 AC 90～265V開關電源 |
||||||||||||||||||||
| 儀表外形 |  |
|||||||||||||||||||||
| 外形尺寸 | 寬×高×深：144×144×246mm | |||||||||||||||||||||
| 開孔尺寸 |   單位：mm |
|||||||||||||||||||||
| 接線圖 |  |
|||||||||||||||||||||
| 備 注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 | |||||||||||||||||||||
型譜表
| 型 號 | 說 明 | |||||||||||
| HR-CSR-L | □ | □- | □- | □- | □- | □- | □- | □- | □- | □- | □ | HR-CSR流量積算彩色無紙記錄儀 |
| 外形尺寸 | 8 | 144×144×246mm | ||||||||||
| 輸入通道數 | 1 2 - - - 16 |
1路輸入 2路輸入 - - - 16路輸入 |
||||||||||
| 補償方式 | 01 02 03 04 |
無補償輸入 一般介質帶溫度/壓力補償 過熱蒸汽帶溫度/壓力補償 飽和蒸汽帶溫度/壓力補償 |
||||||||||
| 通訊方式 或 打印方式 |
0 2 8 3 |
無通訊輸出 RS-232通訊口 RS-485通訊口 RS-232打印口 |
||||||||||
| 變送輸出 | 0 □ |
無輸出 1～4路（4～20mA）變送輸出可選 |
||||||||||
| 輸入類型 | □ | 見輸入類型表（可組態） | ||||||||||
| 報警點數 | □ | 1～12報警點數可選（報警方式可組態） | ||||||||||
| 饋電輸出 | □P | 1～4路DC24V饋電輸出可選 | ||||||||||
| 供電方式 | T | AC90～265V開關電源供電 | ||||||||||
| 測量精度 | B | 0.5%FS±1字（可省略） 0.2%FS±1字（請注明） |
||||||||||
| 存儲卡 | USB | 1G、2G可選 | ||||||||||
| 代碼 | 分度號 | 測量范圍 | 代碼 | 分度號 | 測量范圍 |
| 00 | B | 400～1800℃ | 15 | 0～100mV | -9999～19999字 |
| 01 | S | 0～1600℃ | 16 | 0～350Ω | -9999～19999字 |
| 02 | K | 0～1300℃ | 17 | 0～20mA | -9999～19999字 |
| 03 | E | 0～1000℃ | 18 | 0～10mA | -9999～19999字 |
| 04 | T | -199.9～400.0℃ | 19 | 4～20mA | -9999～19999字 |
| 05 | J | 0～1200℃ | 20 | 0～5V | -9999～19999字 |
| 06 | R | 0～1600℃ | 21 | 1～5V | -9999～19999字 |
| 07 | N | 0～1300℃ | 22 | 0～10mA開方 | -9999～19999字 |
| 08 | Wre5-26 | 0～1800℃ | 23 | 4～20mA開方 | -9999～19999字 |
| 09 | Cu50 | -50.0～150.0℃ | 24 | 0～5V開方 | -9999～19999字 |
| 10 | Cu53 | -50.0～150.0℃ | 25 | 1～5V開方 | -9999～19999字 |
| 11 | Pt100 | -199.9～650.0℃ | 26 | 保留 | 保留 |
| 12 | BA1 | -199.9～600.0℃ | 27 | Fr | 0～10KHz |
| 13 | BA2 | -199.9～600.0℃ | 28 | 特殊信號 | |
| 14 | 0～20mV | -9999～19999字 | 36 | 信號全切換 |
