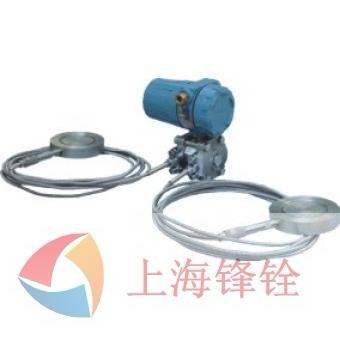

HR-3051DP型遠傳差壓變送器 |
| |
| 代號 測量范圍 （KPa） |
|
3
4
5
6
7
8
|
0 － 1.3
0 － 6.2
0 － 31.1
0 － 117
0 － 345
0 － 1170
|
～ 7.5
～ 37.4
～ 186.8
～ 689.5
～ 2068
～ 6895 |
注：1、選用量程代號3時，必須配用通徑為4"法蘭。
2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。
3、遠傳裝置RFW可選量程代號7、8。 |
|
| |
| 代號 輸出形式 |
|
SF
S
E
|
4～20mA.DC 數字放大器，兼有開方輸出，并帶4位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊
4～20mA.DC 模擬放大器，線性輸出 |
|
| |
| 代號 容室和接頭材質 隔離膜片材質 |
| 22 316鋼 316鋼 |
|
| |
| 代號 灌充液種類 |
L 低粘度硅油 －60～150℃ ρ=0.93
S 普通硅油 －45～205℃ ρ=0.96
H 高溫硅油 －10～300℃ ρ=1.07
N 植物油 －15～200℃ ρ=0.92
W 蒸餾水 ＋5 ～70℃ ρ=1.0 |
注：代號N、W用于有嚴格衛生要求的場合，可避免灌充液泄漏對工藝介質造成污染。 |
|
| |
| 代號 毛細管長度 |
00 無毛細管
03 1.0（3ft）
05 1.5（5ft）
10 3.0（10ft）
15 4.5（15ft）
20 6.0（20ft）
25 7.5（25ft） |
注：1.兩側等長毛細管用二位數表示。
2.兩側不等長細管用四位數表示，前二位表示高壓側長；后二位表示低壓側長。
3.不等長毛細管的長度差≤4.5米。
4."00"表示該側毛細管，采用一般導壓管引壓來平衡靜壓。 |
|
| |
| 代號 選用件 |
M3 數顯指示表 （4位LCD數字顯示）
B1 管裝彎支架 （安裝管φ60）
B2 板裝彎支架
B3 管裝平支架 （安裝管φ60）
d 隔爆型，防爆標志ExdⅡCT6 |
|
| |
|
| |
| HR-3051DP 4 S 22 S 05 20 M3 B3 d 0～20KPa 選型舉例 |
|
| |
HR-RFW型平法蘭式遠傳裝置 |
| |
| 代號 沖洗備用孔 |
11 無
21 有 |
注：法蘭通徑＜2"時，均帶墊環，法蘭通徑≥2"時，有沖洗孔才帶墊環。 |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭
N 鎳200
V 蒙耐爾合金
H 鈦 |
|
| |
| 代號 安裝法蘭通徑 |
1 1"
2 2"或DN50
3 3"或DN80
4 4"或DN100 |
|
| |
| 代號 安裝法蘭標準 |
A ANSI或HG20615
D DIN或HG20592 |
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
|
| |
| 代號 墊環材質 松套法蘭材質 膜片座材質 |
A 316鋼 304鋼 316鋼
B 哈氏合金C 304鋼 316鋼
E 316鋼 碳 鋼 316鋼 |
注：結構材料代號B，配用除316L鋼以外的遠傳膜片。 |
|
| |
|
| |
|
| |
HR-EFW型凸法蘭式遠傳裝置 |
| |
| 代號 安裝法蘭通徑 |
2 2"或DN50
3 3"或DN80
4 4"或DN100 |
注：選用量程代號3時，必須配用通徑4"。 |
|
| |
| 代號 安裝法蘭標準 |
A ANSI或HG20615
D DIN和HG20592 |
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
|
| |
| 代號 遠傳膜片材質 插入筒材質 松套法蘭材質 |
A 316L鋼 316鋼 碳 鋼
B 哈氏合金C 316L鋼 304鋼
C 鉭 316L鋼 304鋼 |
注：潮濕和腐蝕場合，選用304鋼法蘭。 |
|
| |
| 代號 膜片凸出長度 |
2 50(2")
4 100(4")
6 150(6") |
注：可供非系列長度。 |
|
| |
 |
| HR-EFW 3 A 1 A 6 選型舉例 |
|
| |
HR-PFW型扁平式遠傳裝置 |
| |
| 代號 沖洗備用孔 |
11 無
12 有 |
注：沖洗孔位于墊環上。 |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭
N 鎳200
V 蒙耐爾合金
H 鈦 |
|
| |
| 代號 安裝法蘭通徑 |
2 2"或DN50
3 3"或DN80
4 4"或DN100 |
注：選用量程代號3時，必須配用通徑4"。 |
|
| |
| 代號 安裝法蘭標準 |
A ANSI和HG20615
D DIN和HG20592 |
|
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
注：系指安裝附件法蘭蓋的壓力等級。 |
|
| |
| 代號 墊環 法蘭蓋 膜片座 |
|
A
B
E
|
316鋼
哈氏合金C
316鋼
|
304鋼
304鋼
碳鋼
|
316鋼
316鋼
316鋼
|
注：結構材料代號B，配用除316L鋼以外的遠傳膜片。 |
|
| |
|
| |
|
| |
HR-RTW型螺紋安裝式遠傳裝置 |
| |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭 |
|
|
| |
| 代號 安裝法蘭材質 密封墊材 質膜片座材質 |
11
31 |
碳鋼
304鋼 |
聚四氟乙烯
聚四氟乙烯 |
316鋼
316鋼 |
注：結構材料代號31配用除316L鋼以外的遠傳膜片。 |
|
| |
| 代號 接液蓋 |
|
A
B
E
|
316鋼
哈氏合金C
碳鋼
|
注：接液蓋材料代號B，配用除316L鋼以外的遠傳膜片。 |
|
| |
| 代號 導壓螺孔 |
|
11
12
13
14
15
17
|
NPT
NPT
NPT
NPT
NPT 1
NPT 1 （此時不帶沖洗孔） |
|
| |
|
| |
|
| |
HR-SSW型衛生式遠傳裝置 |
| |
| 代號 插入筒 |
31 直徑3"（Φ70），壓力等級150LB（2MPa）
33 直徑3"（Φ70），壓力等級300LB（5MPa） |
|
| |
| 代號 遠傳膜片材質 插入筒材質 卡箍材質 |
|
A
B
|
316L鋼
哈氏合金C
|
316鋼
316鋼
|
|
|
| |
| 代號 凸出長度 |
|
2
4
6
|
50（2"）
100（4"）
150（6"） |
|
| |
| 代號 安裝附件 |
|
N
Y1
Y2
|
不帶
帶卡箍
帶卡箍和安裝罐 |
注：代號N和Y1用于備品供貨，代號Y2用于新設備安裝。 |
|
| |
|
| |
|
