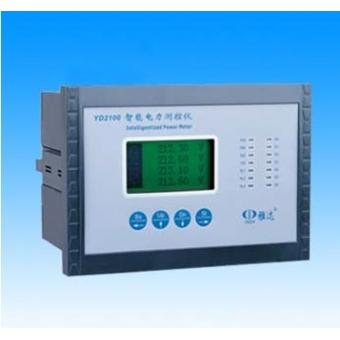

一、產品功能及特點
² 測量3I、3V、3U、3PF、F、3P、∑P、3Q、∑Q、3S、∑S、±∑、Wh、±∑Qh及零線電流（IO）等34個參數
² V、I、F測量準確度≤0.2%，其他參數≤0.5%
² 波特率：300/600/1200/2400/4800/9600/19200
² 采用DSP技術，精度更高，響應更快、功能更強
² 點陣LCD顯示，中英文可切換界面
² 具有1～19諧波分析功能，
² 6路遙信、3路遙控和DC0～±10V直流電壓信號輸入
二、主要技術指標
|
引用標準 |
GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 |
||
|
顯示單位 |
V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh |
||
|
準 確 度 |
電壓、電流、功率 |
＜0.2%RD |
|
|
電能、相電壓 |
＜0.5%RD |
||
|
頻 率 |
≤0.1%RD |
||
|
輸 入 |
量 程 |
電 壓 |
5～120V/600V(最大600V) |
|
電 流 |
0～1A/5A(最大6A) |
||
|
吸收功耗 |
每路電壓 |
＜0.4VA(347V)/0.2VA(150V) |
|
|
每路電流 |
＜0.1VA(5A) |
||
|
過載能力 |
電 壓 |
750V連續/1000V 10秒/1200V 3秒 |
|
|
電 流 |
2倍額定連續/10倍額定10秒 |
||
|
測量系統接線方式 |
三相四線/三相三線/一相二線或一相三線等 |
||
|
開關量輸入 |
開關量輸入 （遙信） |
六路空接點輸入、響應時間50ms 三路繼電器輸出、常開/常閉雙觸點輸出 |
|
|
開關量輸出 （遙控/自控） |
觸點負載能力：5A長期通電、出口延時和返回時間可設定 通訊方式遙控輸出或按設定條件自動出口 |
||
|
可編程設定 |
編程模式 |
(口令) |
|
|
測量系統選擇 |
三相四線/三相三線/一相二線/一相三線等 |
||
|
CT，PT變比 |
1～59999 |
||
|
顯示內容 |
換頁時間/畫面選擇 |
||
|
開關量輸出（遙控） |
（過流、過壓、欠壓、斷相、過功率、欠功率、欠頻等）定值、延時時間和返回時間 |
||
|
通 訊 |
波特率：300/600/1200/2400/4800/9600/19200 |
||
|
校 驗 位 |
奇／偶／無校驗位 |
||
|
地 址 |
1～255 |
||
|
時 間 |
年、月、日、時、分、秒、星期 |
||
|
電能累加復位 |
(口令) |
||
|
通 訊 |
串 行 口 |
RS485(標準)／RS232(可選) |
|
|
通訊規約 |
MODBUS－RTU |
||
|
絕緣強度 |
對 象 |
在輸入/輸出/電源之間 |
|
|
試驗方法 |
AC2kV 1分鐘 漏電流2mA |
||
|
電磁兼容 |
浪 涌 |
電源：4kV(1.2×50μs) I/O線：2kV |
|
|
快速瞬變脈沖串 |
電源：4kV,2.5kHz I/O線：2kV, 5kHz |
||
|
靜電放電 |
接觸放電：6kV 氣隙放電：8kV |
||
|
射頻電磁場 |
10V/m中等強度的電磁輻射(如距離不少于1米的手提對講機) |
||
|
工作條件 |
溫 度 |
-10～50℃ |
|
|
濕 度 |
20～95％（無凝露） |
||
|
工作電源 |
電源電壓 |
AC85～265V 50/60Hz DC85～330V(標準) AC30～60V 50/60Hz DC18～90V(可選) |
|
|
整機功耗 |
＜4W |
||
|
外形尺寸 |
外形尺寸 |
201mm×140mm×115mm |
|
|
安裝開孔尺寸 |
176mm×126mm |
||
