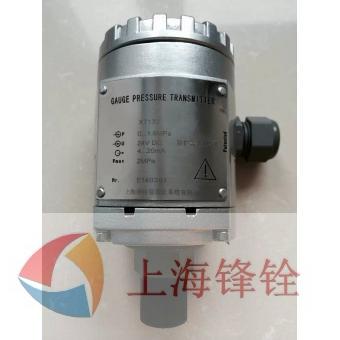

XT133壓力變送器
采用先進的電子陶瓷技術、無中介液的干式壓力測量技術、厚膜電子技術、SMT技術和PFM信號傳輸技術?？箾_擊能力強，過壓可達量程的數倍至百倍；穩定性高，每年優于0.1%，可與智能表相媲美。介質壓力直接作用于陶瓷膜片，正常的壓力使膜片偏移0.025mm,超壓狀態也只使膜片偏移0.1mm，此時測量膜片貼到了陶瓷支架上，避XT133壓力變送器是Cerabar系列產品中的標準型式。具有兩種不同形式外殼，塑料外殼可配數字現場顯示器，鋁外殼可配模擬現場顯示器；7MPa以下量程采用陶瓷傳感器（具有與哈氏合金和鈦材料相同的抗化學腐蝕能力），7MPa以上量程采用擴散硅傳感器，適用于氣體、液體、蒸汽壓力進行測量，具有G1/2及M20╳1.5等多種過程連形式。
典型應用：廣泛適用于工業中對液體、氣體和蒸汽的測量
詳細參數：
工作原理：介質壓力直接作用于陶瓷膜片，正常的壓力使膜片偏移0.025mm,超壓狀態也只使膜片偏移0.1mm，此時測量膜片貼到了陶瓷支架上，避免了損壞。膜片位移產生的電容量，由與其直接連接的電子部件檢測、放大和轉換為標準信號。
測量范圍
l 相對壓力：最大0~40MPa，最小0~1KPa
l 絕對壓力：最大0~40MPa，最小0~10KPa
l 負相對壓力：最大－0.1 MPa ~＋2.4MPa，最小－2 KPa ~＋2KPa
允許溫度
l 環境溫度：－30~＋70℃
l 介質溫度：－30~＋80℃（短時可達130℃）
l 貯存溫度：－40~＋85℃
溫度影響
l －20~＋70℃ 0.15%/10K
l －30~－20℃0.2%/10K
精度
l 線性度：±0.2%或±0.5%
l 遲滯： 優于0.01/滿量程
l 穩定性：每年優于0.1%
l 安裝位置的影響：任意安裝對零點無影響。
工作電壓
l 12.5~ 36VDC
信號輸出
l 4~20mA二線制
l 0~20mA 三線制
過程連接
l G1/2外螺紋
l M20x1.5外螺紋
